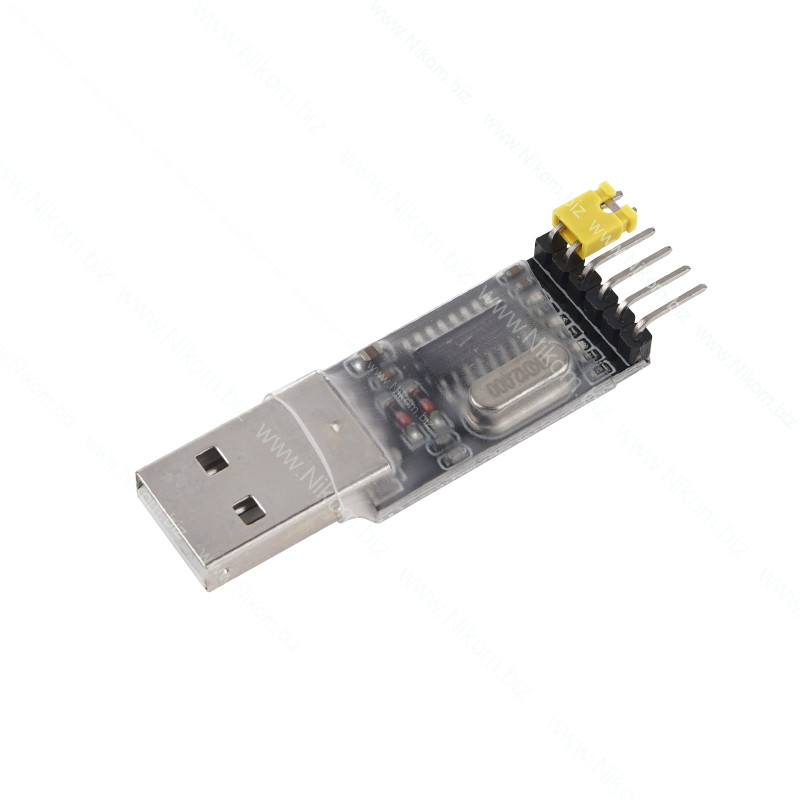

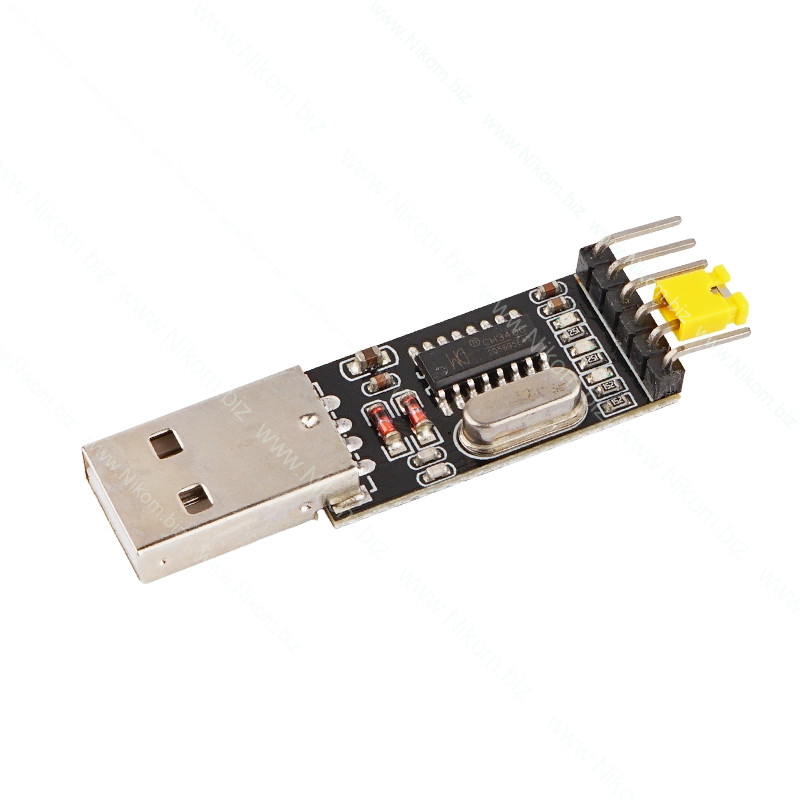

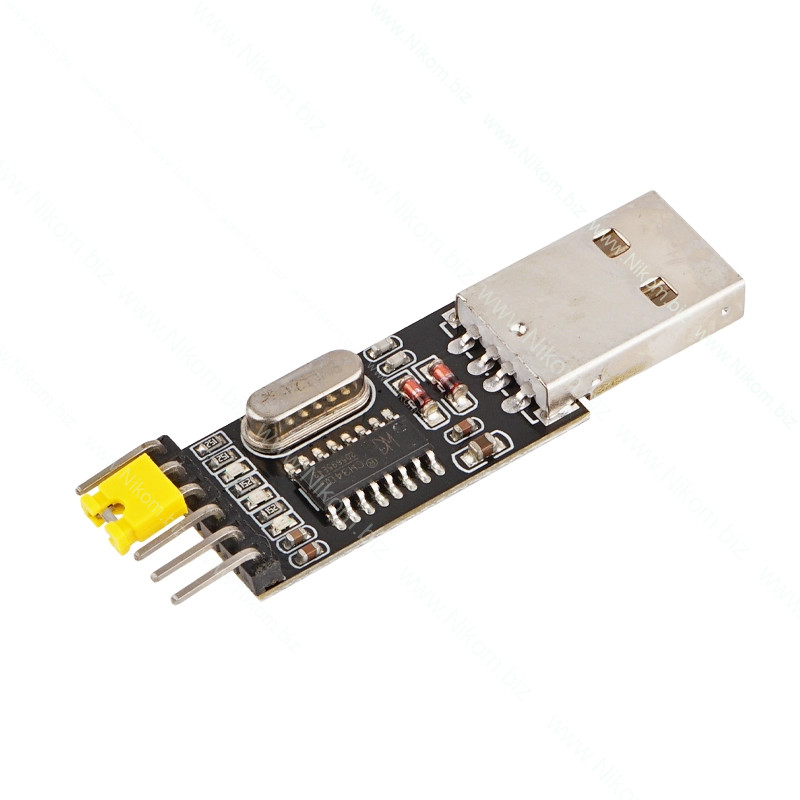

Перетворювач USB-UART на CH340
50х18х7мм, роз'єм USB, UART, CH340, TTL
71.5 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис
Модуль на базі мікросхеми CH340 призначений для з'єднання UART-пристроїв з ПК через USB. Застосовується для налагодження мікроконтролерів і плат з інтерфейсом UART. Підключення здійснюється через USB-роз’єм та UART-виводи. Рівень TTL-сигналу встановлюється перемичкою між VCC та вибраним виходом.
Технічні характеристики
- мікросхема: CH340
- інтерфейс: USB ↔ UART (TTL)
- напруга живлення: від 3,3 до 5 В
- виходи живлення: 3V3, 5V
- розміри: 50×18×7 мм
Функціонал
- перетворення інтерфейсу USB у UART
- підтримка вибору TTL-рівня 3,3 В або 5 В
- сумісність із мікроконтролерними пристроями

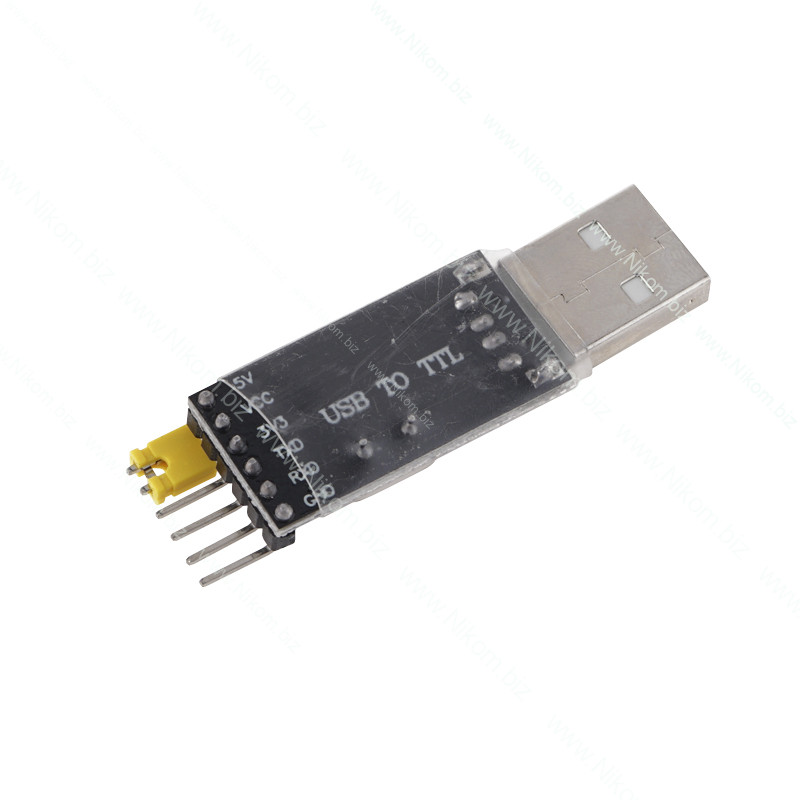

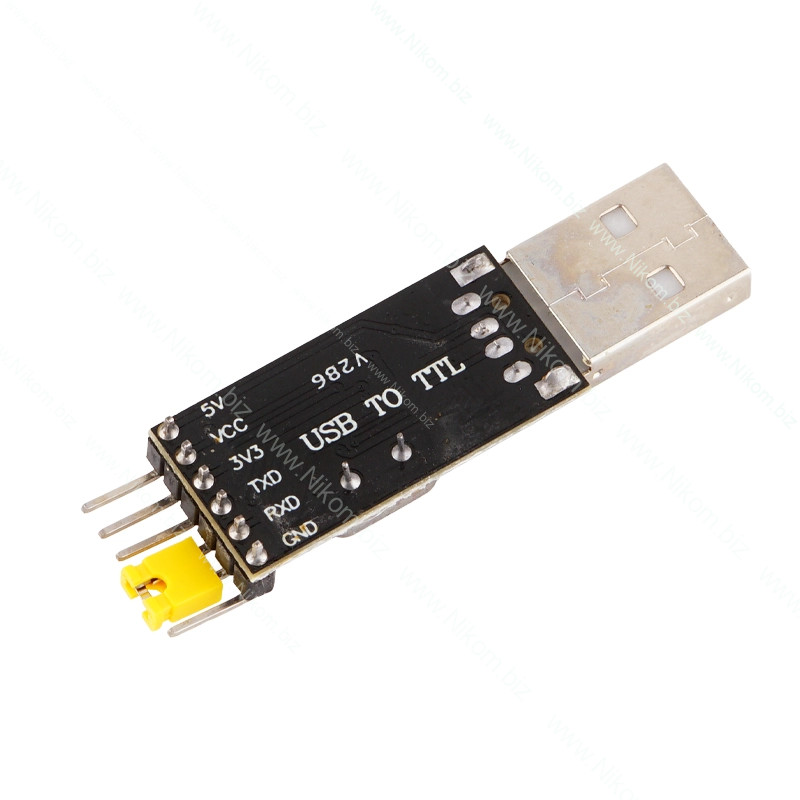

Для підключення модуля на платі передбачені наступні контакти:
- VCC – живлення модуля;
- GND – загальний провід;
- 5V - вихід 5;
- 3V3 - вихід 3,3;
- RXD – лінія прийому даних;
- TXD – лінія передачі даних.
При підключенні до пристрою, підключеного до власного джерела живлення, достатньо використовувати контакти RXD, TXD, GND. Рівень TTL сигналу (3,3 або 5) встановлюється за допомогою джампера між VCC і відповідним контактом.
