Опис

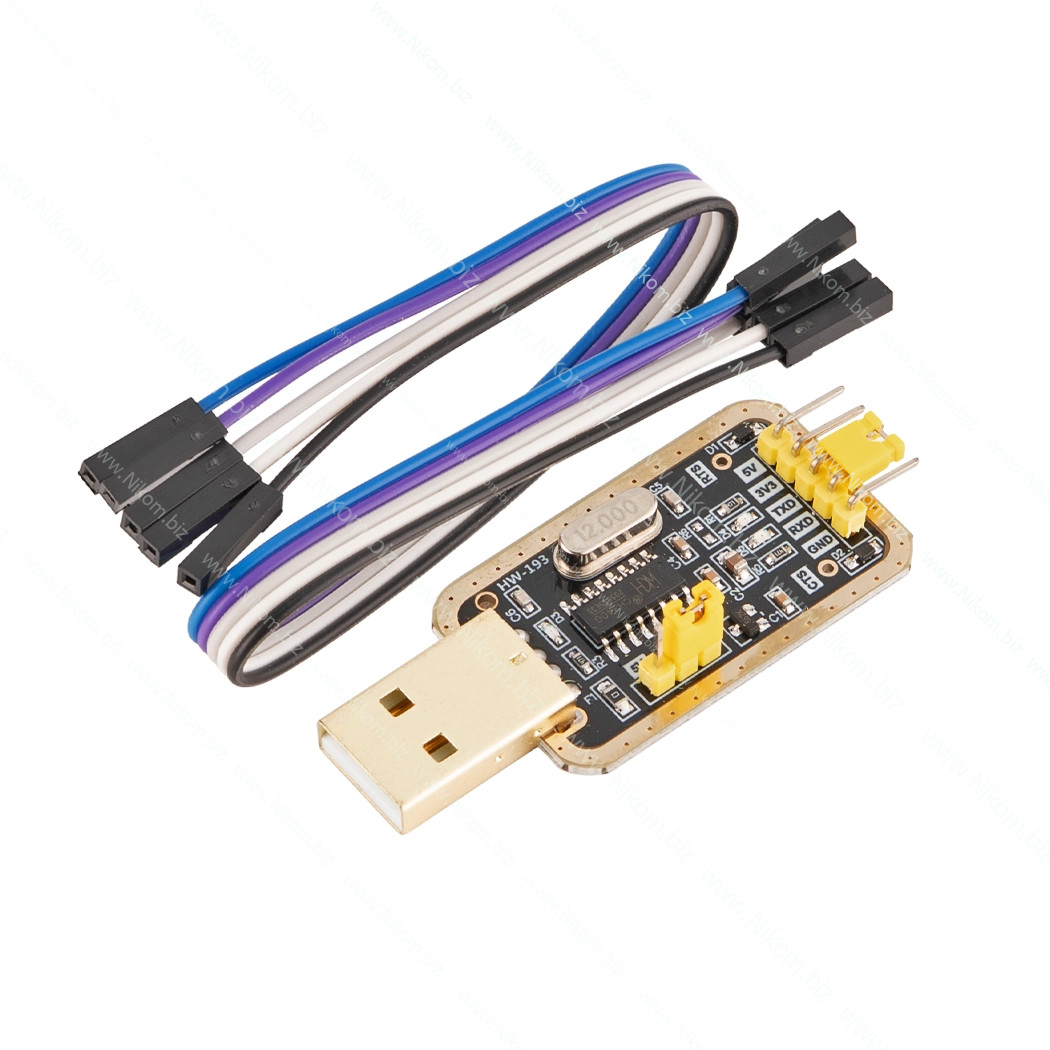

USB-TTL перехідник на базі мікросхеми CH340G призначений для перетворення USB у UART/TTL інтерфейс і використовується для прошивки та обміну даними з мікроконтролерами, включаючи STC та Arduino Pro Mini. Підтримує роботу з рівнями логіки 3.3В та 5В і створює віртуальний COM-порт при підключенні до ПК.

Технічні характеристики

• Мікросхема: CH340G
• Інтерфейс 1: USB 2.0
• Інтерфейс 2: UART, TTL, RS232, RS485, RS422
• Лінії: TXD, RXD, CTS (у розширеній версії також RTS)
• Швидкість передачі даних: 50 біт/с – 2 Мбіт/с
• Напруга живлення: 5 В (від USB)

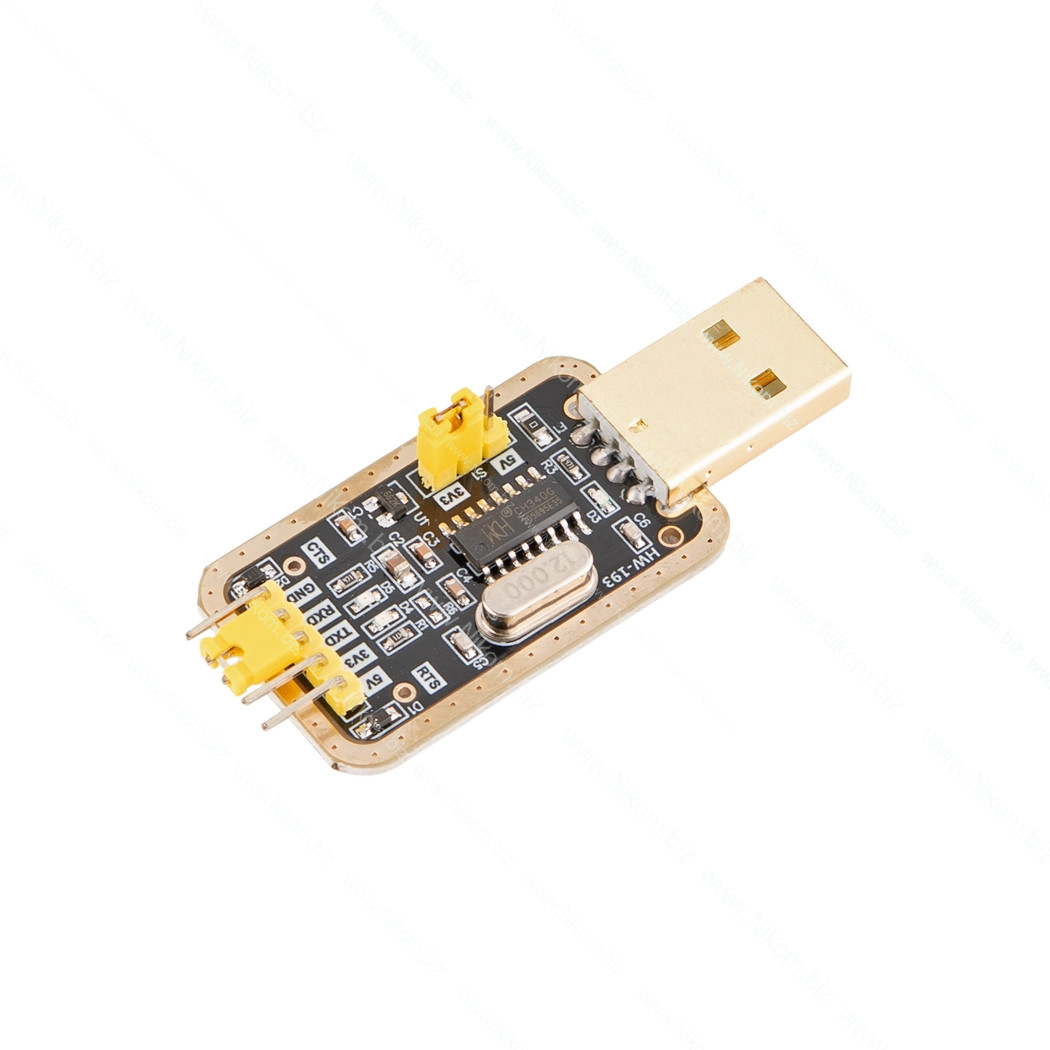

• Рівні логіки: 3.3 В / 5 В (перемикаються джампером)
• Вихідна напруга: 3.3 В, 5 В (окремі виводи)

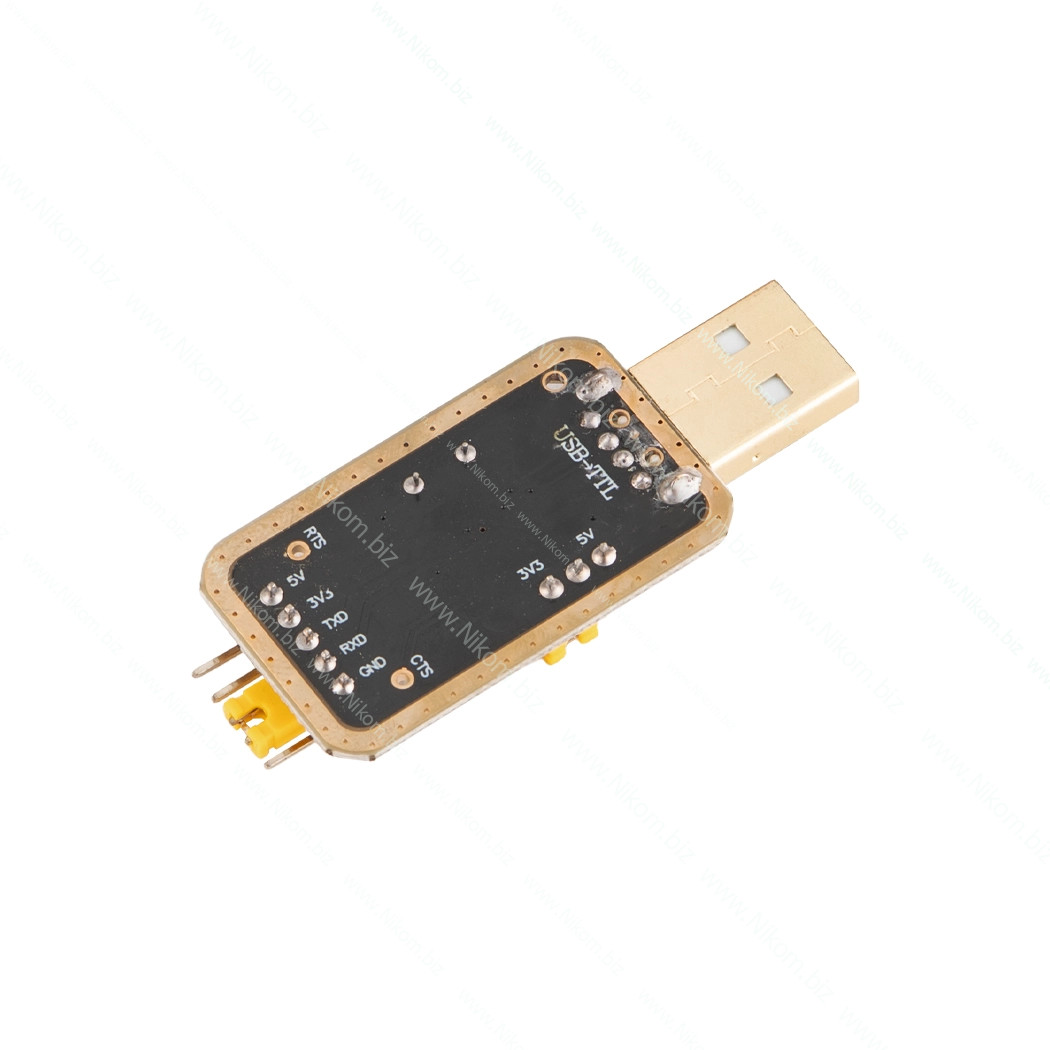

• Розпіновка: 5V, VCC, 3V3, TXD, RXD, GND
• Сумісність ОС: Windows XP/7/8, Mac OS, Linux
• Сумісність ПЗ: сумісний з CH341
• Індикація: Power, RXD, TXD (у модернізованій версії)

Функціонал

• Перетворення інтерфейсу USB у UART/TTL
• Створення віртуального COM-порту
• Прошивка та обмін даними з мікроконтролерами
• Підтримка роботи з Arduino IDE та термінальними програмами
• Вибір рівня логіки 3.3 В або 5 В за допомогою джампера
• Передача та прийом даних через RXD і TXD
• Підтримка апаратного керування потоком (CTS, RTS у розширеній версії)
• Світлодіодна індикація живлення та передачі даних (у модернізованій версії)
