Опис

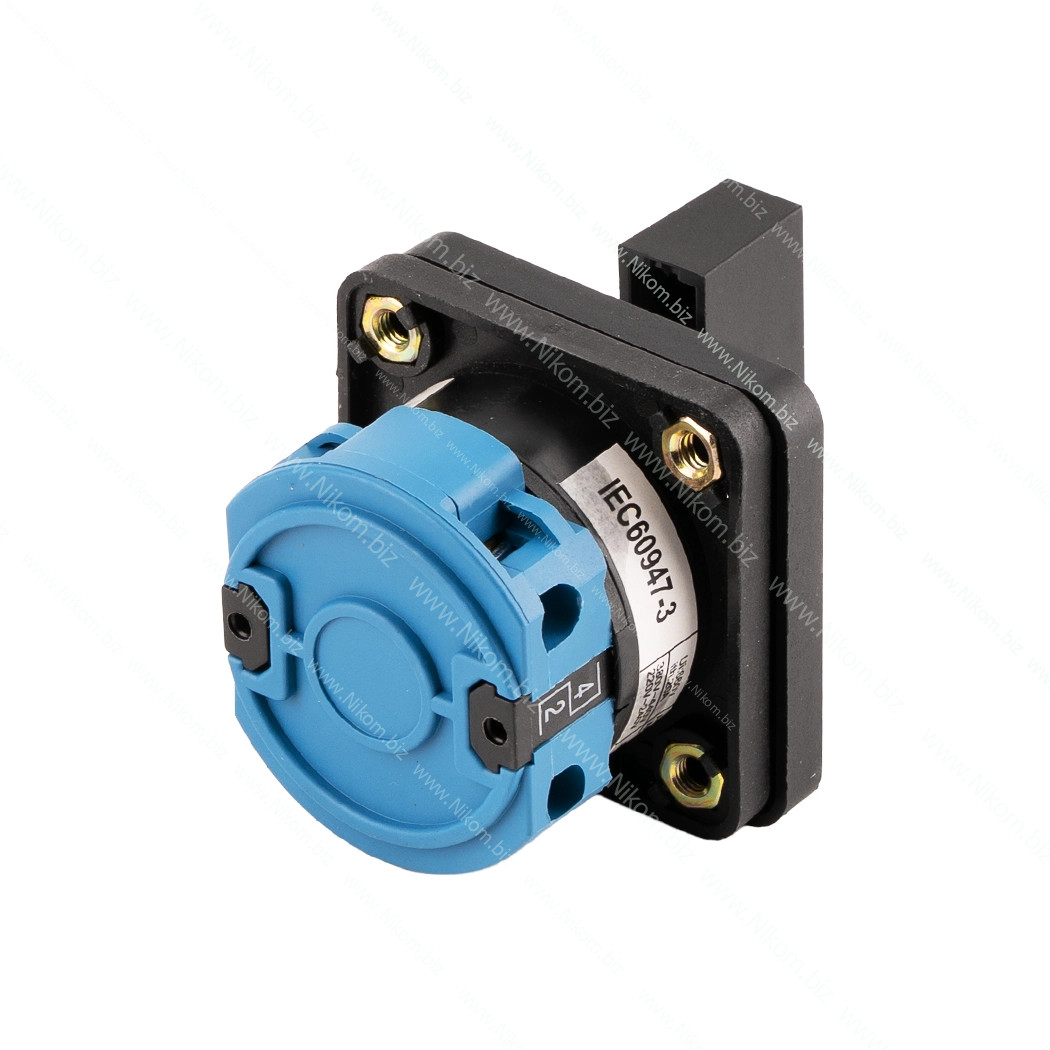

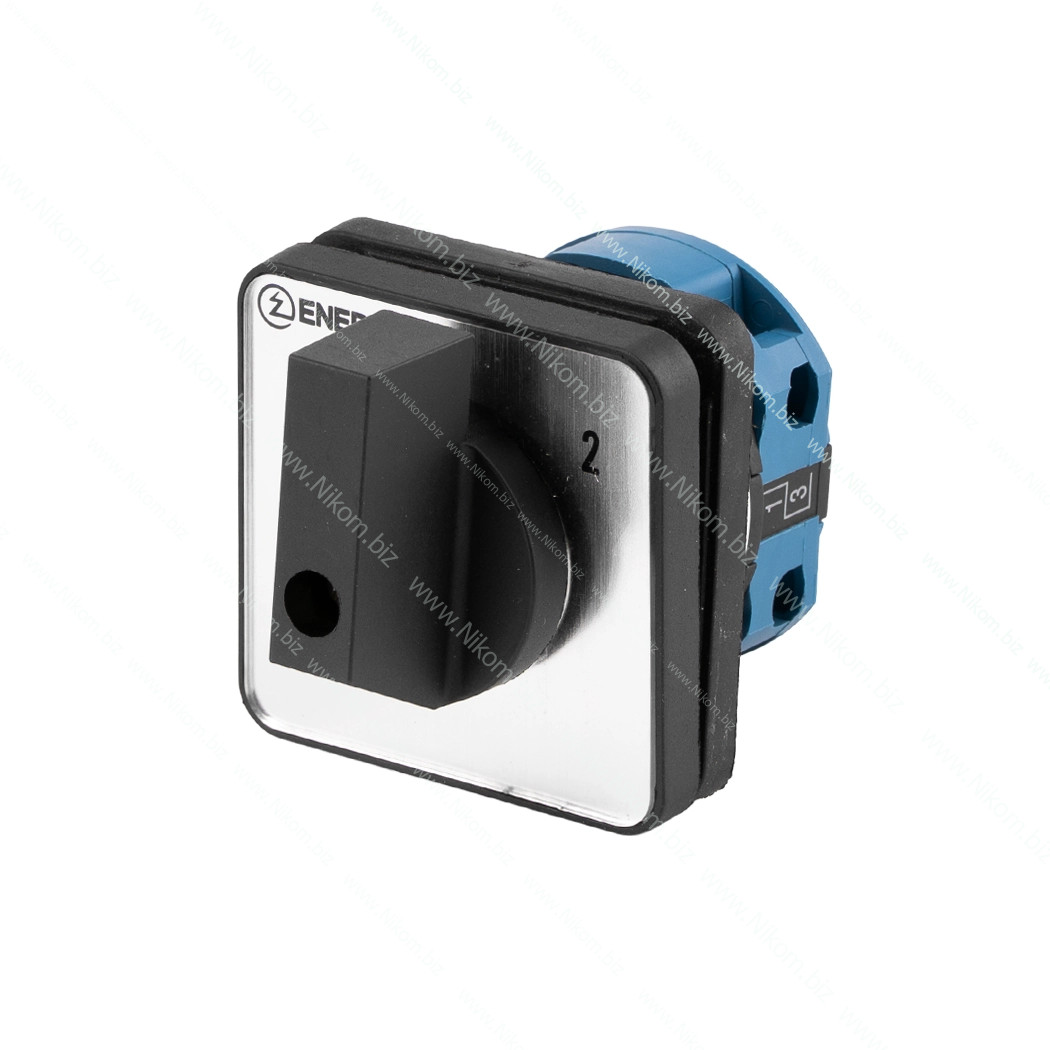

Секторний кулачковий перемикач 1-0-2 призначений для ручної комутації електричних кіл змінного струму та перемикання між двома робочими положеннями з центральним вимкненим положенням. Має один полюс, три фіксовані положення ON-OFF-ON і використовується в розподільних щитах, системах керування, сигналізації та електроприводах.

Технічні характеристики

• Тип пристрою: секторний кулачковий перемикач
• Номінальна напруга: 400 В
• Номінальний струм: 20 А
• Номінальна напруга ізоляції: 660 В
• Кількість полюсів: 1
• Кількість контактних груп: 1
• Кількість положень: 3
• Схема перемикання: 1-0-2 (ON-OFF-ON)
• Схема комутації: 4
• Механізм фіксації: є
• Тип монтажу: на DIN-рейку або панель
• Ступінь захисту: IP20
• Механічна зносостійкість: 100000 циклів
• Електрична зносостійкість: 30000 циклів
• Робоча температура: від -25 до +50 °C
• Розмір: 63х49х49 мм

Функціонал

• Ручне перемикання електричного кола між положеннями 1-0-2
• Комутація електричних кіл змінного струму
• Розмикання електричного кола в центральному положенні OFF
• Фіксація перемикача у вибраному положенні
• Використання як головного вимикача або групового перемикача
• Керування електроприводами та електрообладнанням
• Перемикання кіл керування, сигналізації та вимірювання
