Опис

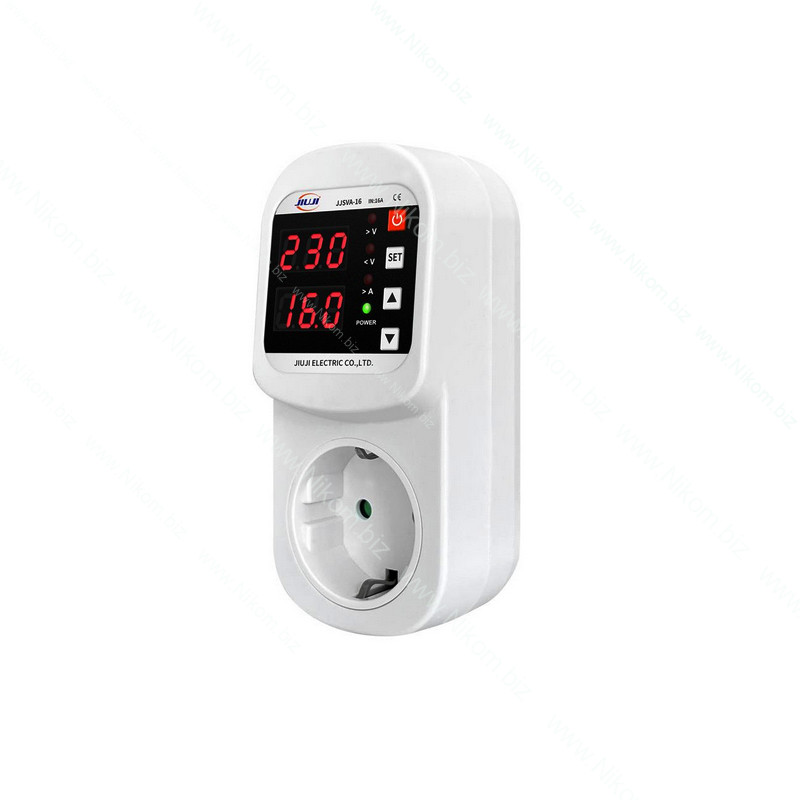

Розеточне реле напруги та струму JJSVA-16 призначене для захисту побутових електроприладів від підвищеної та зниженої напруги, а також перевантаження за струмом в однофазній електромережі. Автоматично відключає навантаження при виході електричних параметрів за встановлені межі та відновлює живлення після їх нормалізації. Оснащене регульованими порогами захисту та налаштуванням затримки повторного ввімкнення.

Технічні характеристики

• Модель: JJSVA-16
• Тип пристрою: реле напруги та струму
• Тип електромережі: однофазна
• Номінальний струм: 16 А
• Нижня межа спрацювання: 140–210 В (за замовчуванням 170 В)
• Верхня межа спрацювання: 230–300 В (за замовчуванням 270 В)
• Діапазон налаштування захисту за струмом: 0–16 А
• Затримка повторного ввімкнення: 1–500 с
• Матеріал корпусу: пластик
• Матеріал контактів: нікельована латунь
• Розміри: 125×56×44 мм
• Спосіб підключення: у розетку

Функціонал

• Захист підключених електроприладів від підвищеної та зниженої напруги
• Захист від перевищення встановленого струму навантаження
• Автоматичне відключення навантаження при виході параметрів за допустимі межі
• Автоматичне відновлення живлення після нормалізації параметрів електромережі
• Регулювання нижнього та верхнього порогів спрацювання за напругою
• Регулювання порога захисту за струмом
• Налаштування часу затримки повторного ввімкнення

Інструкція з використання

1. Підключіть реле до розетки однофазної електромережі.
2. Встановіть необхідні нижню та верхню межі спрацювання захисту за напругою.
3. Налаштуйте допустимий струм навантаження в межах 0–16 А.
4. Встановіть час затримки повторного ввімкнення від 1 до 500 секунд.
5. Підключіть електроприлад до розетки реле.
6. При виході напруги або струму за встановлені межі реле автоматично відключить навантаження.
7. Після нормалізації параметрів електромережі живлення відновиться після встановленої затримки.
