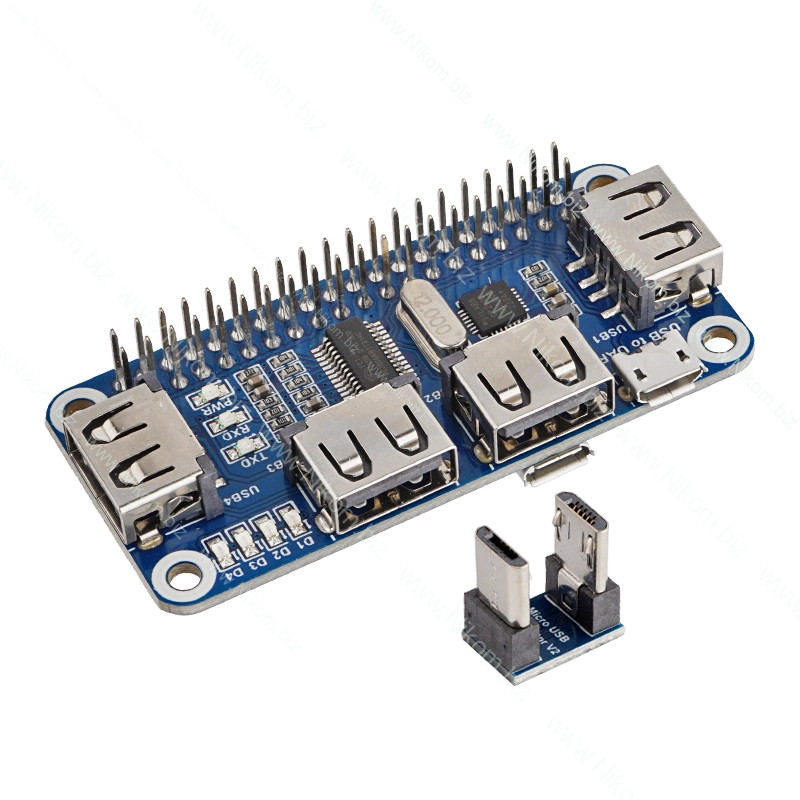

4-портовий USB HUB HAT від Waveshare — це компактний розширювач USB-інтерфейсів, розроблений для всіх моделей Raspberry Pi, включаючи Raspberry Pi Zero. Пристрій оснащений мікросхемою USB-хаба FE1.1S та конвертером USB-UART CP2102, що робить його універсальним рішенням як для підключення периферійних пристроїв, так і для налагодження через послідовний порт. Форм-фактор плати та наявність монтажних отворів забезпечують зручне встановлення у проєктах з обмеженим простором. USB HUB HAT забезпечує 4 повноцінні USB-порти з окремими світлодіодними індикаторами та живленням від 5 В.

• Сумісність: Raspberry Pi Zero / Zero W / B+ / 2B / 3B / 3B+ / 4B
• USB порти: 4 порти, сумісні з USB 2.0 / 1.1
• Інтерфейси підключення:
• Через Micro USB (для Zero / Zero W)
• Через Micro USB кабель (для інших моделей)
• Через GPIO (альтернативне підключення)
• Мікросхема USB HUB: FE1.1S
• Мікросхема USB-UART: CP2102
• Частота кварцового резонатора: 12 МГц
• Індикатори:
• Індикатори живлення та активності для кожного USB-порту
• Індикатор стану USB-UART
• Робоча напруга: 5 В
• Розміри плати: 65×30 мм

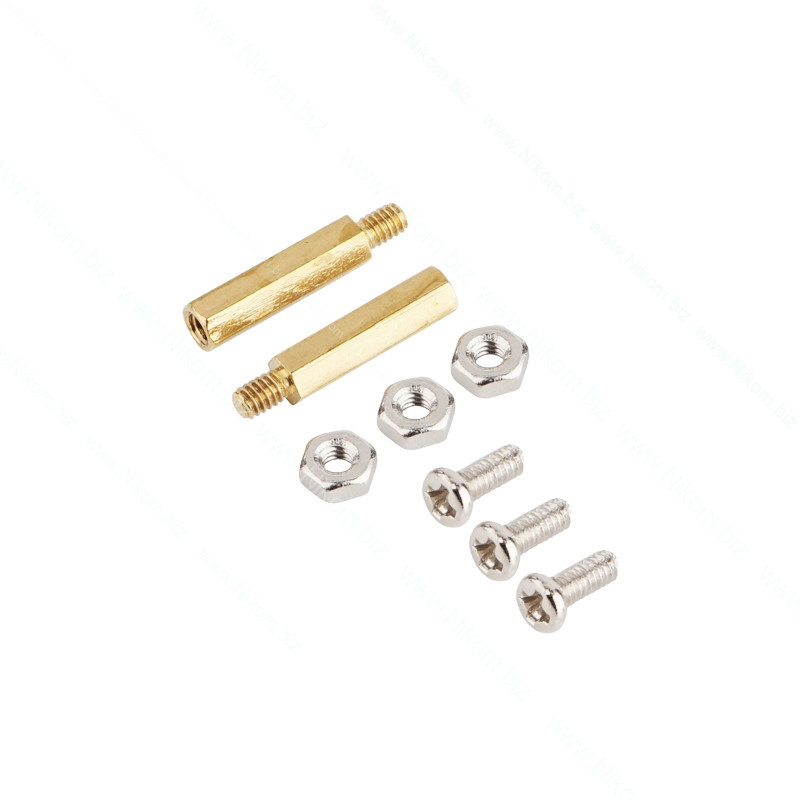

• Монтажні отвори: 3.0 мм

• Підключення до 4 USB-пристроїв
• Підтримка USB 2.0 / 1.1
• Вбудований USB-UART для налагодження Raspberry Pi
• Індикація стану кожного USB порту
• Сумісність з усіма основними моделями Raspberry Pi
• Можливість компактної інтеграції в DIY-проєкти

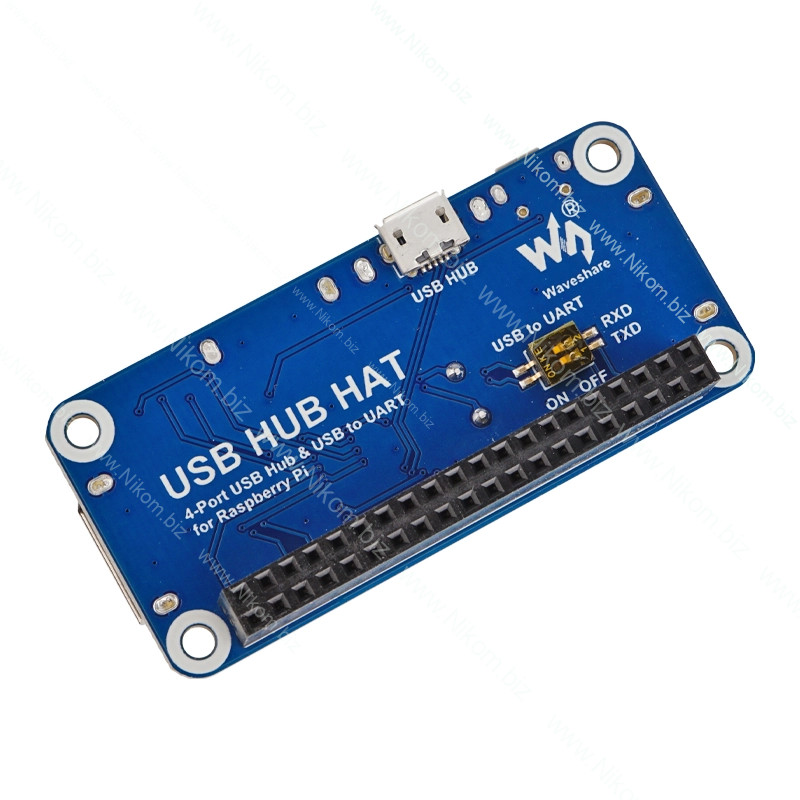

1. Інтерфейс GPIO Raspberry Pi: для підключення до мікрокомп'ютера Raspberry Pi
2. USB - UART: для налагодження через послідовний порт
3. Інтерфейс USB HUB (нижній) для підключення до USB порту Raspberry Pi

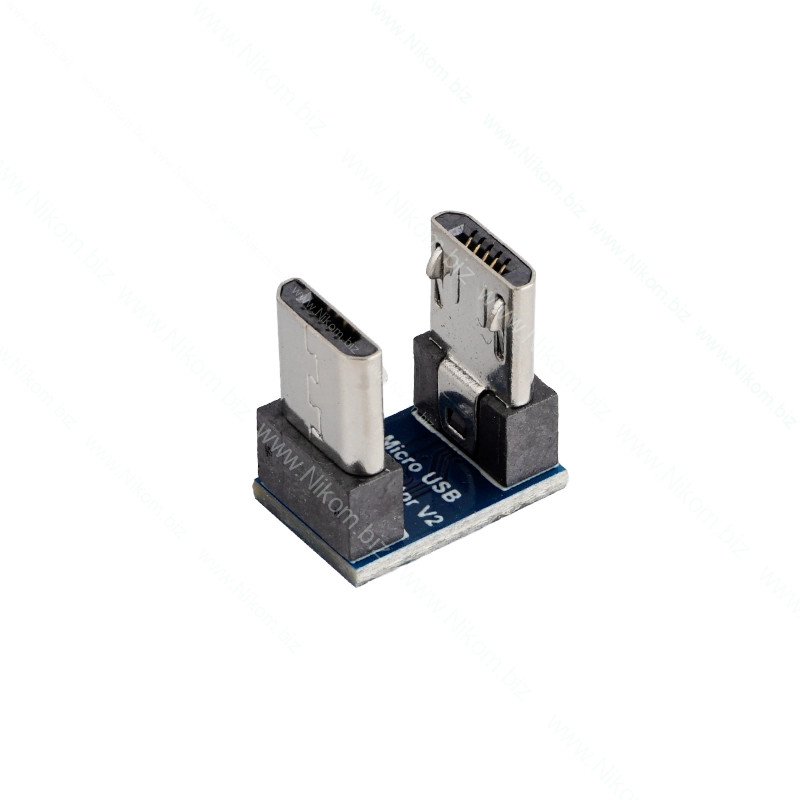

   • Raspberry Pi Zero / Zero W: підключення через розʼєм Micro USB

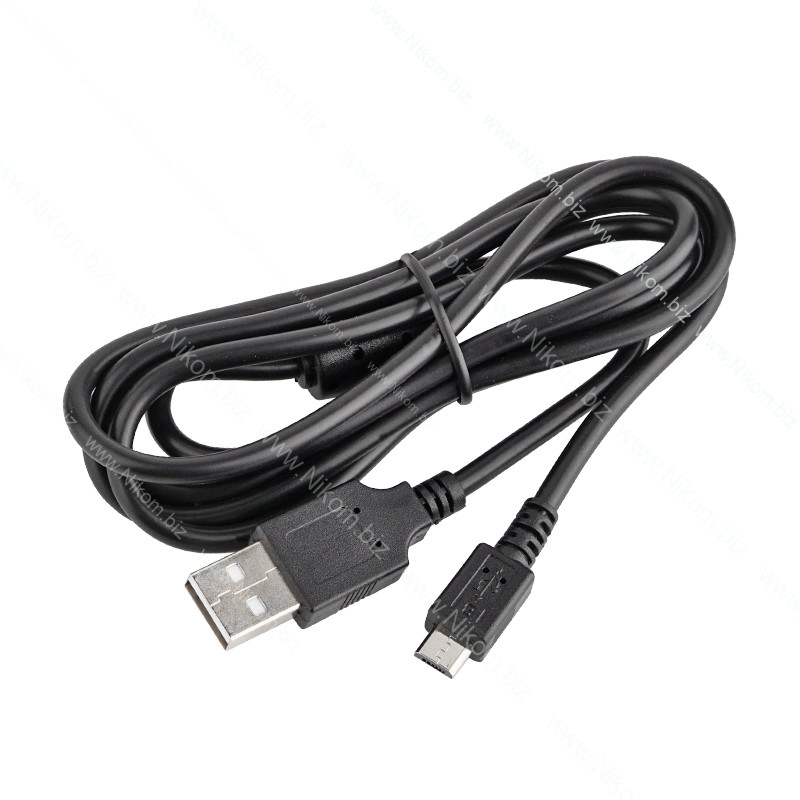

   • Raspberry Pi B+ / 2B / 3B / 3B+ / 4B: підключення через кабель Micro USB
4. USB порти розширення: USB1~USB4
5. Індикатори стану USB портів
6. Індикатор живлення
7. Індикатор стану USB - UART
8. Мікросхема FE1.1S: USB HUB
9. Кварцовий резонатор 12 МГц
10. Мікросхема CP2102: USB - UART конвертер
