Плата розробки ESP32-S3 с дисплеєм 3.16

Xtensa LX7 240 МГц; 512 КБ SRAM, 16 МБ Flash, Wi-Fi 2.4 ГГц; Bluetooth 5

на складі 1 шт.

в магазині 2 шт.

код: A704021
Waveshare

Плата розробки ESP32-S3 с дисплеєм 3.16

Xtensa LX7 240 МГц; 512 КБ SRAM, 16 МБ Flash, Wi-Fi 2.4 ГГц; Bluetooth 5

934 грн.

код: A704021

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

Опис

Плата розробки з 3.16-дюймовим LCD-дисплеєм на базі ESP32-S3 призначена для швидкого створення графічних інтерфейсів та керування IoT-пристроями. Оснащена двоядерним 32-бітним процесором із частотою до 240 МГц, вбудованими модулями Wi-Fi та Bluetooth 5, а також розширеною пам’яттю і різноманітними інтерфейсами підключення. Підтримує роботу з бібліотеками для створення повнокольорових графічних інтерфейсів та інтеграцію із зовнішніми датчиками і периферією.

Технічні характеристики

Процесор: 32-бітний LX7 двоядерний, до 240 МГц
Пам’ять: 512 КБ SRAM, 384 КБ ROM, 16 МБ Flash, 8 МБ PSRAM

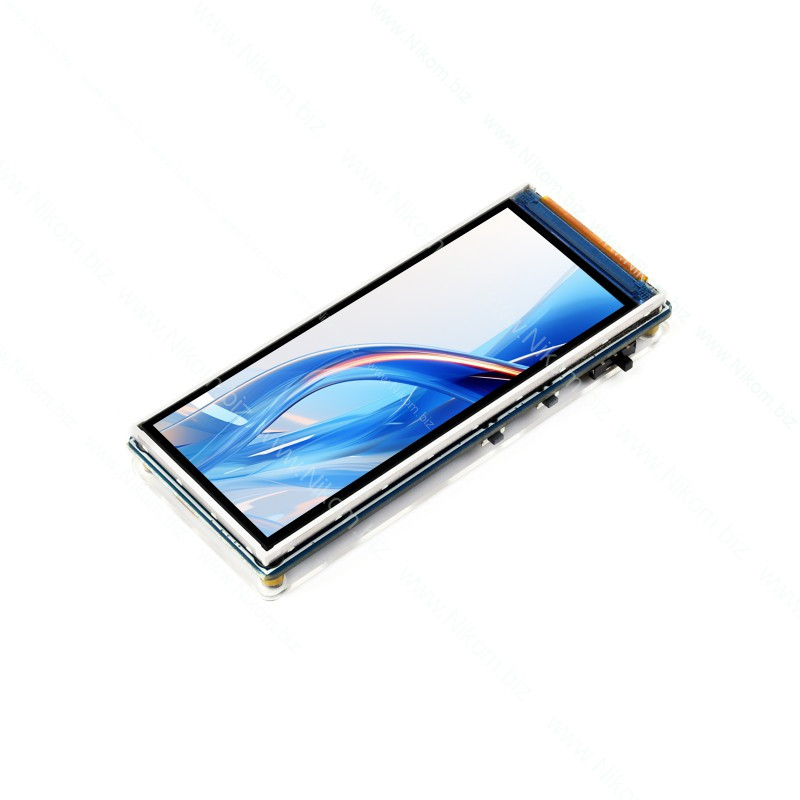

Дисплей: 3.16", 320×820, 64K кольорів, RGB565, ST7701
Яскравість: 550 кд/м²
Контрастність: 1500:1
Бездротовий зв’язок: Wi-Fi 2.4 ГГц (802.11 b/g/n), Bluetooth 5 (LE)
Інтерфейси: Type-C, UART, I2C, USB, слот для TF карти, роз’єм для літій-іонного акумулятора MX1.25
Датчики: QMI8658 6-осьовий IMU (акселерометр + гіроскоп)
RTC: PCF85063
Розміри: 82×55×10 мм

Функціонал

Запуск та відлагодження графічних інтерфейсів (LVGL та подібні)
Підключення через Wi-Fi та Bluetooth для передачі даних і віддаленого керування
Збір та обробка даних із 6-осьового IMU
Зберігання зображень та файлів на TF-карті
Підтримка RTC функцій для роботи з часом
Підключення зовнішніх пристроїв та датчиків через UART, I2C і USB

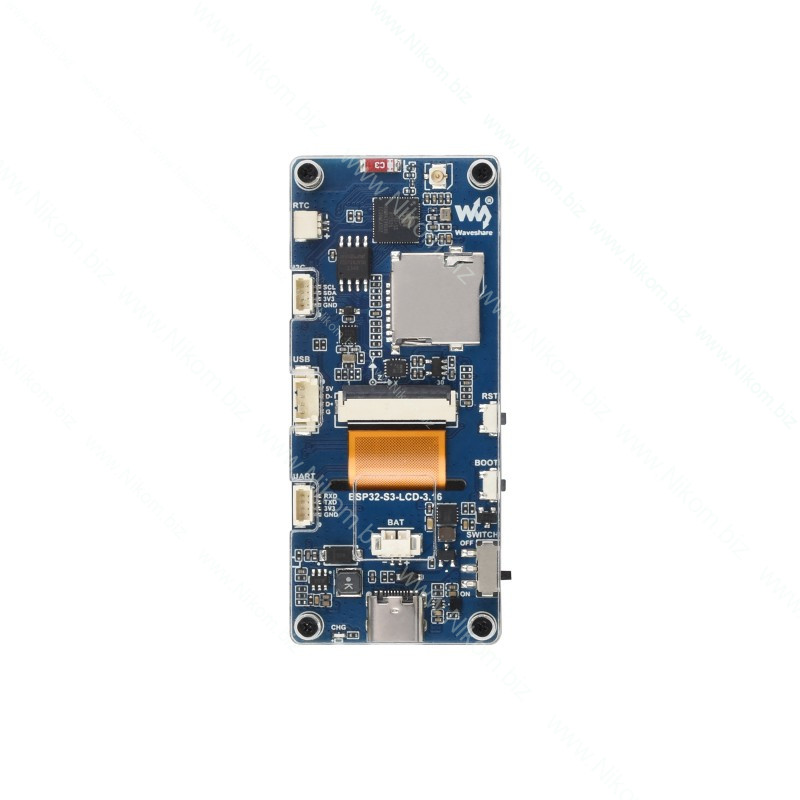

1. ESP32-S3R8
  The SoC with WiFi and Bluetooth, up to 240MHz operating frequency, with onboard 8MB PSRAM
2. 16MB NOR-Flash
3. IPEX1 connector
  Switching to use external antenna via resoldering an onboard resistor
4. Onboard ceramic antenna
  for 2.4GHz Wi-Fi (802.11 b/g/n) and Bluetooth 5 (LE) functionalities
5. QMI8658 sensor
  6-axis IMU includes a 3-axis gyroscope and a 3-axis accelerometer
6. PCF85063
  RTC chip
7. RTC battery header
8. SH1.0 4PIN I2C header
9. MX1.25 4PIN USB header
1. SH1.0 4PIN UART header
2. RST header
3. BOOT button
  Press and hold the BOOT button, then click the RST button to enter download mode
4. Slide switch
  for system power ON/OFF
5. TF card slot
  The TF card must be formatted to FAT32 before use

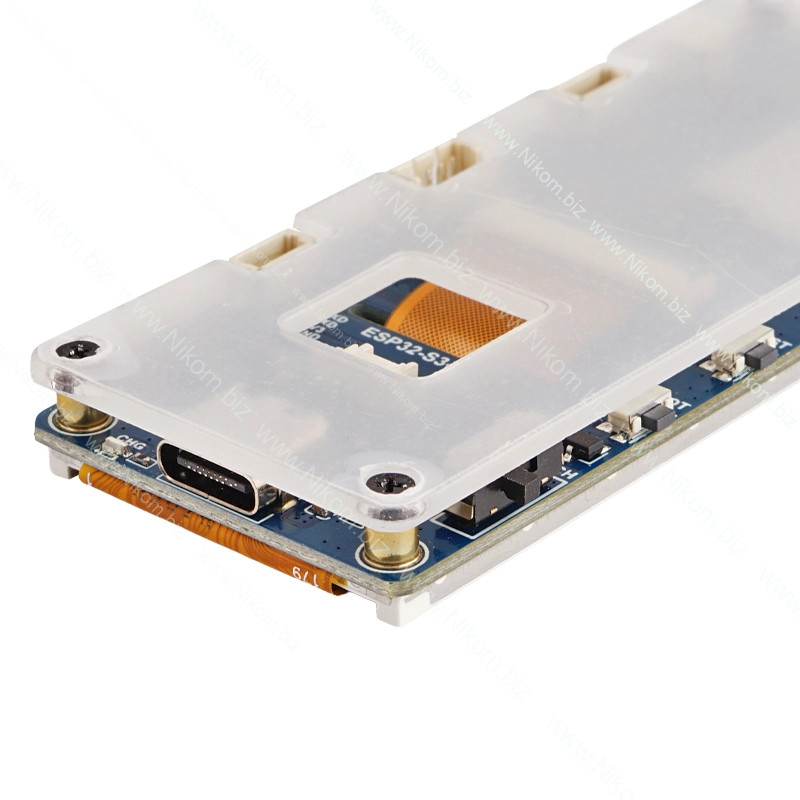

6. Type-C connector
  ESP32-S3 USB interface, for program burning and log printing
7. MX1.25 battery header
  MX1.25 2PIN connector, for 3.7V Lithium battery, supports charging and discharging
8. Standoffs
  M2×3.5×3.5+2.0×1.2
