Опис

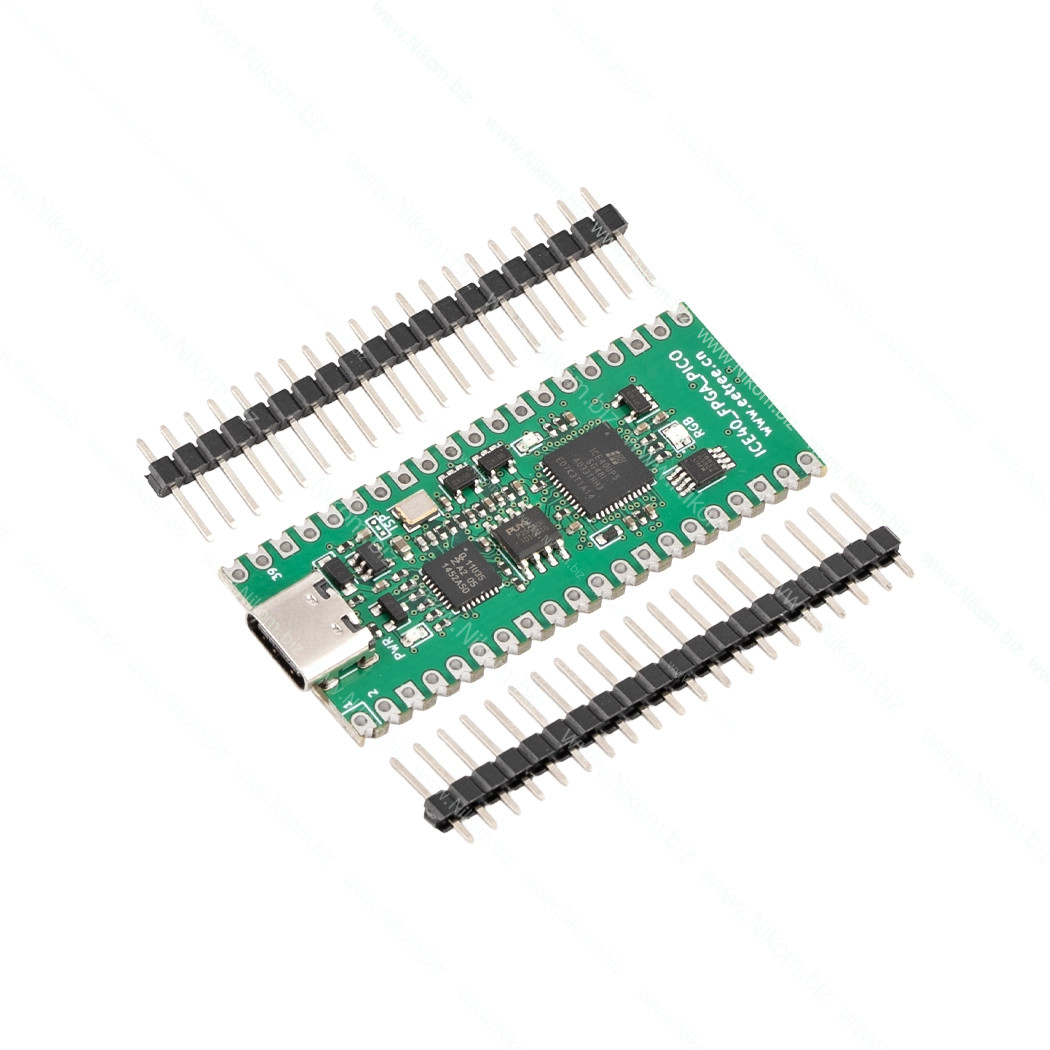

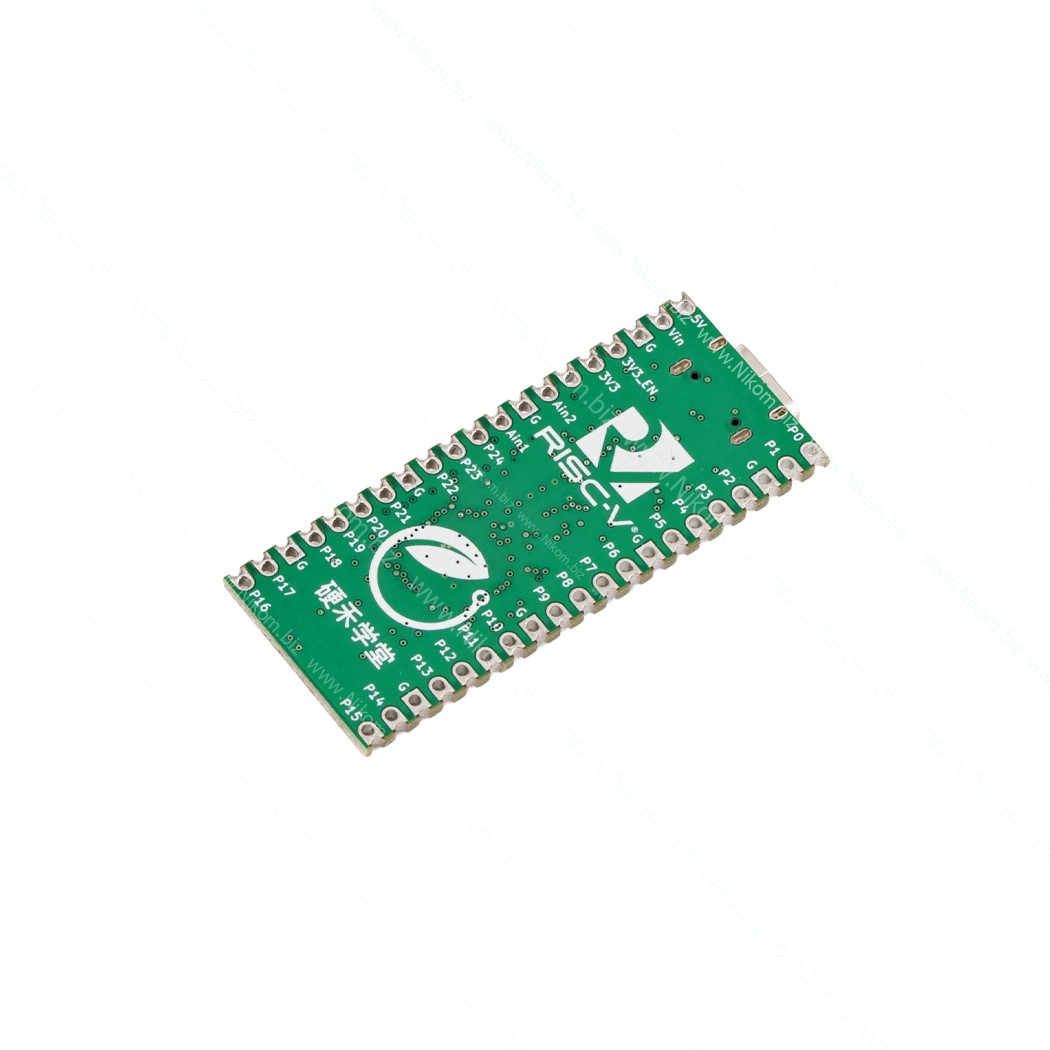

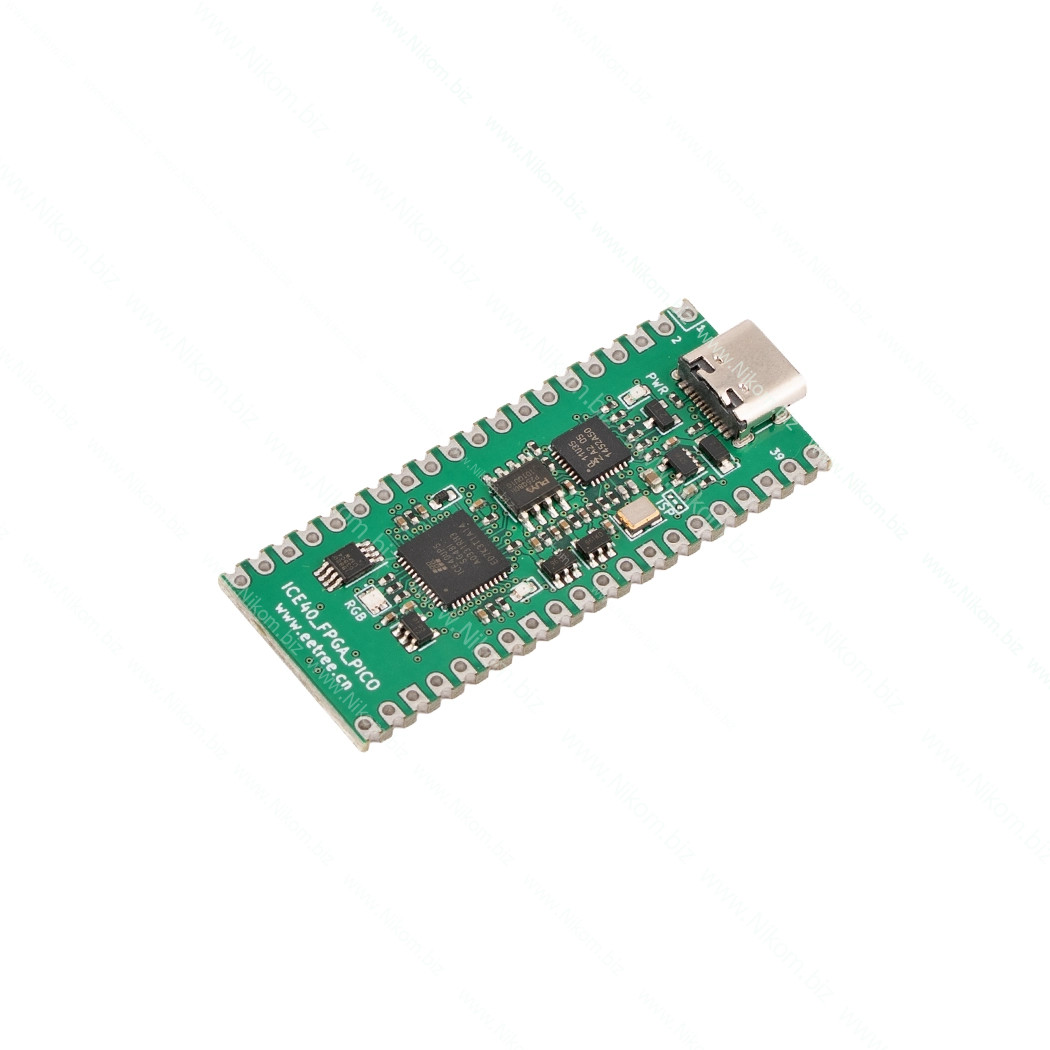

Навчальна FPGA-плата на базі мікросхеми iCE40UP5K, призначена для розробки та тестування цифрових схем, логічних пристроїв і soft-core процесорів. Виконана у форм-факторі, сумісному за розташуванням виводів з Raspberry Pi Pico, та оснащена вбудованим USB-програматором для завантаження конфігурації.

Технічні характеристики

• FPGA: iCE40UP5K-SG48
• Кількість логічних елементів: близько 5280 LUT
• Вбудована пам’ять SPRAM: 1 Мбіт (128 КБ)
• Двопортова RAM: 120 Кбіт (15 КБ)
• Апаратні множники: 8
• Корпус мікросхеми: QFN-48 (SG48)
• Тактова частота: 12 МГц (зовнішній генератор)
• Інтерфейс підключення: USB Type-C
• Вбудований програматор: LPC11U35
• Тип завантаження: через USB (DAPLink/STEPLINK, SPI Flash)
• UART: віртуальний COM-порт через USB
• Кількість GPIO: близько 28
• Живлення логіки: 3.3 В, 1.2 В
• Індикація: RGB-світлодіод
• Форм-фактор: сумісний з Raspberry Pi Pico

Функціонал

• Завантаження конфігурації FPGA через USB без зовнішнього програматора
• Запис конфігурації у SPI Flash
• Підтримка відкритих FPGA-інструментів (Yosys, nextpnr, IceStorm)
• Розробка та тестування цифрових логічних схем
• Реалізація інтерфейсів UART, SPI, I²C
• Генерація сигналів PWM
• Підключення та керування дисплеями
• Реалізація soft-core процесорів (наприклад, RISC-V)
• Використання як логічного аналізатора або генератора сигналів
