Опис

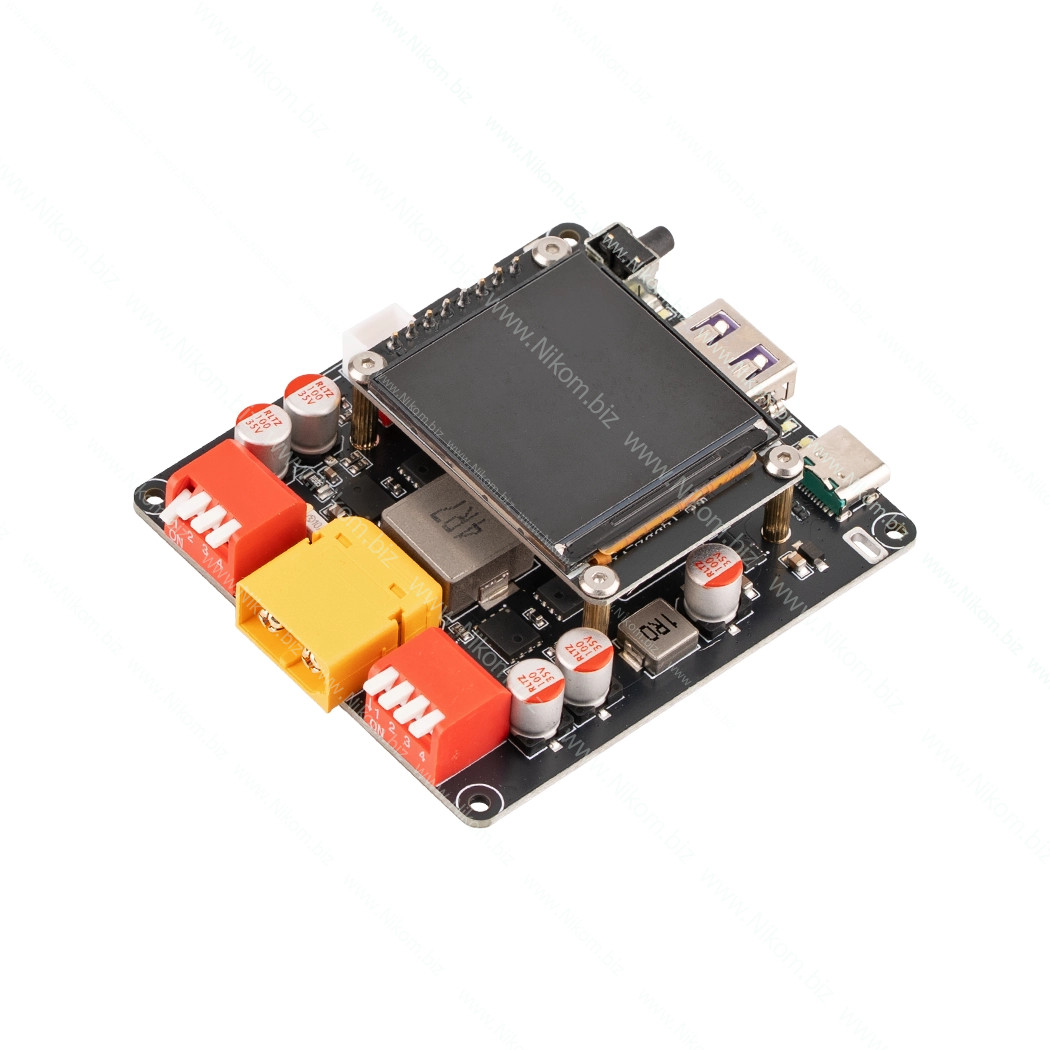

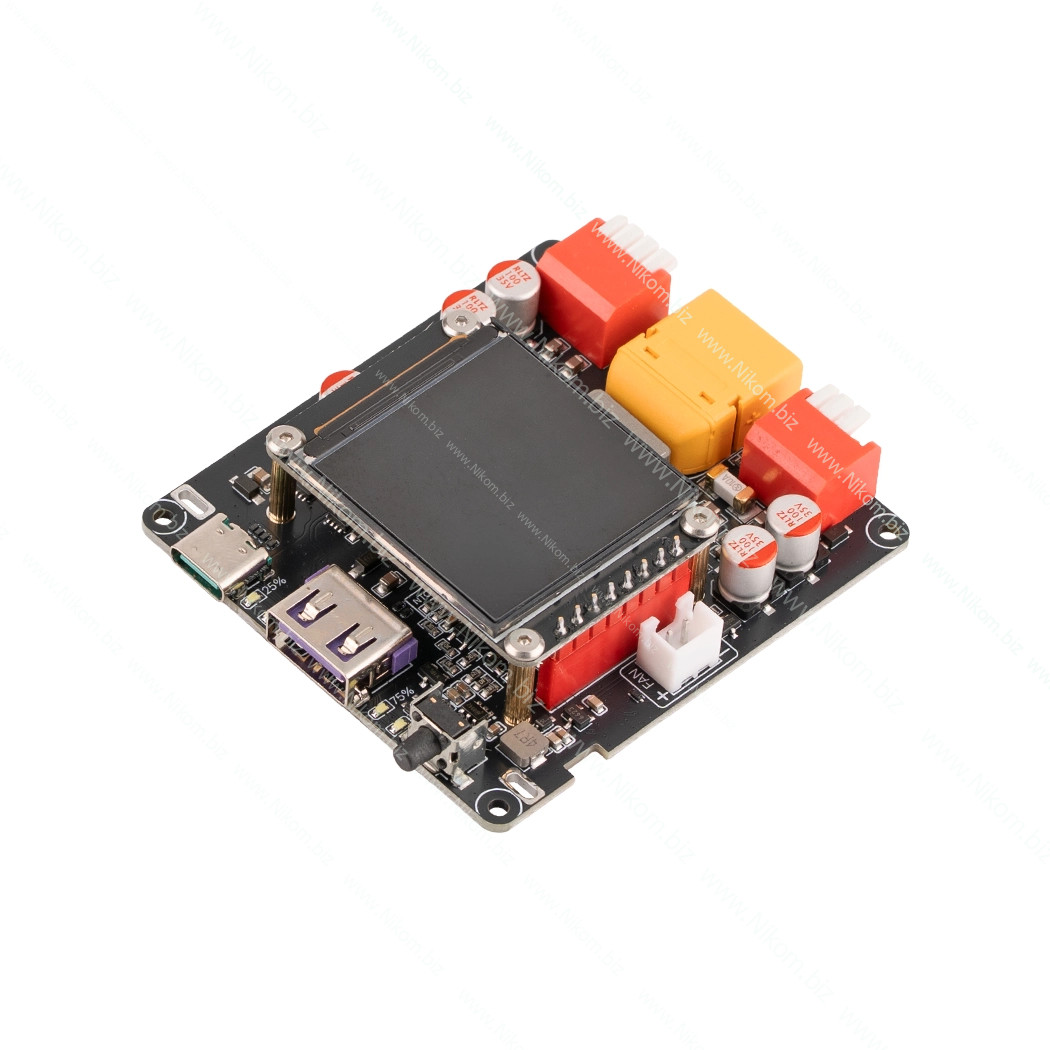

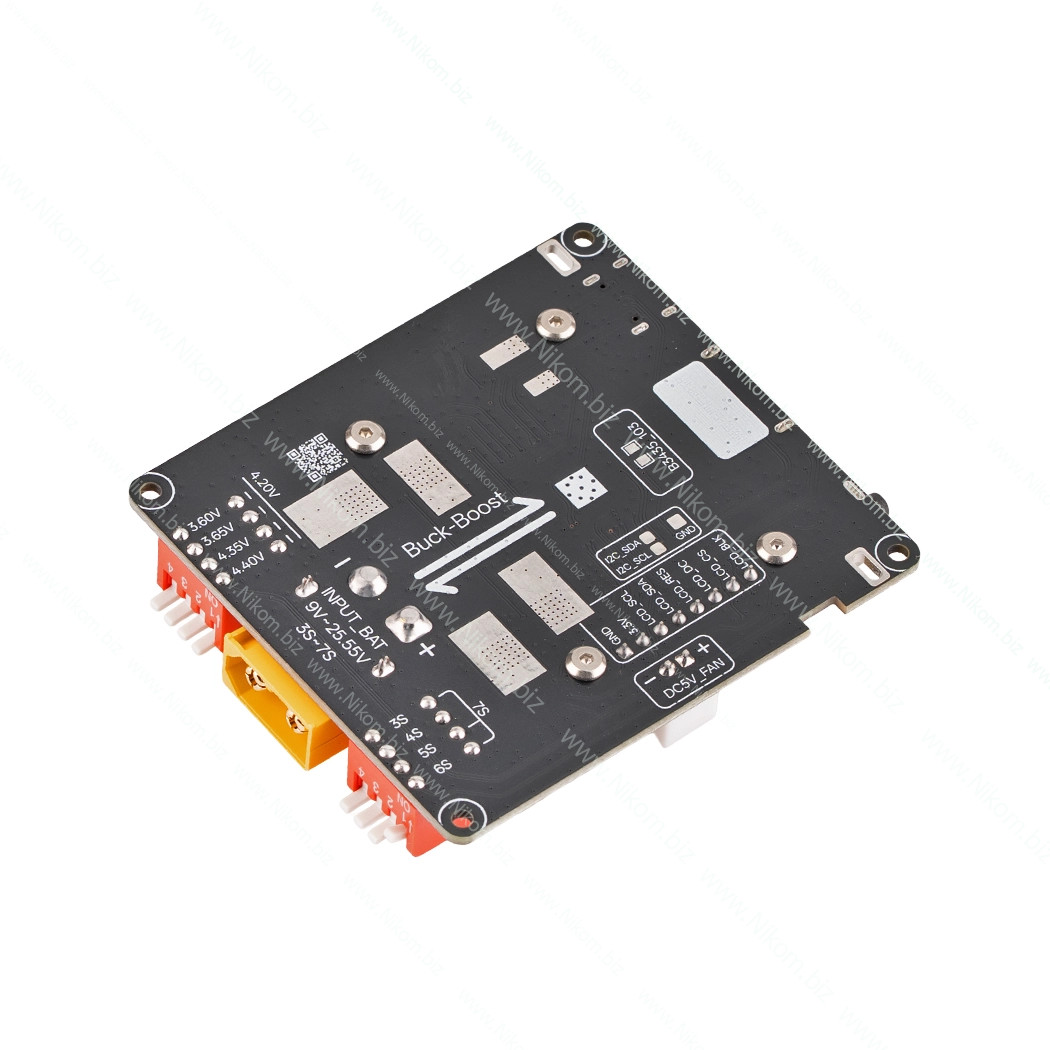

Модуль двонаправленого перетворення Buck-Boost призначений для створення павербанків і портативних джерел живлення з заряджанням акумулятора через USB Type-C та віддачею енергії на зовнішні пристрої. Підтримує протоколи швидкої зарядки та роботу з потужністю до 100 Вт, оснащений дисплеєм і силовими роз’ємами.

Технічні характеристики

• Тип перетворення: синхронний Buck-Boost
• Напрямок роботи: двонаправлений (заряд/розряд)
• Максимальна потужність: до 100 Вт
• Інтерфейси: USB Type-C, USB-A
• Потужність USB-A: до 40 Вт
• Силовий роз’єм: XT60
• Підтримка протоколів: PD2.0, PD3.0, PD3.2, PPS, QC2.0, QC3.0, AFC, FCP, SCP, VOOC, SVOOC, UFCS
• Діапазон PPS: 5–21 В до 5 А
• Діапазон AVS: 9–20 В до 2.65 А
• Максимальний струм: до 9 А
• Підтримка акумуляторів LiFePO4: 3S–7S
• Підтримка акумуляторів Li-ion (LiPo): 2S–6S
• Кількість послідовно з’єднаних елементів: 2S–6S (Li-ion), 3S–7S (LiFePO4)

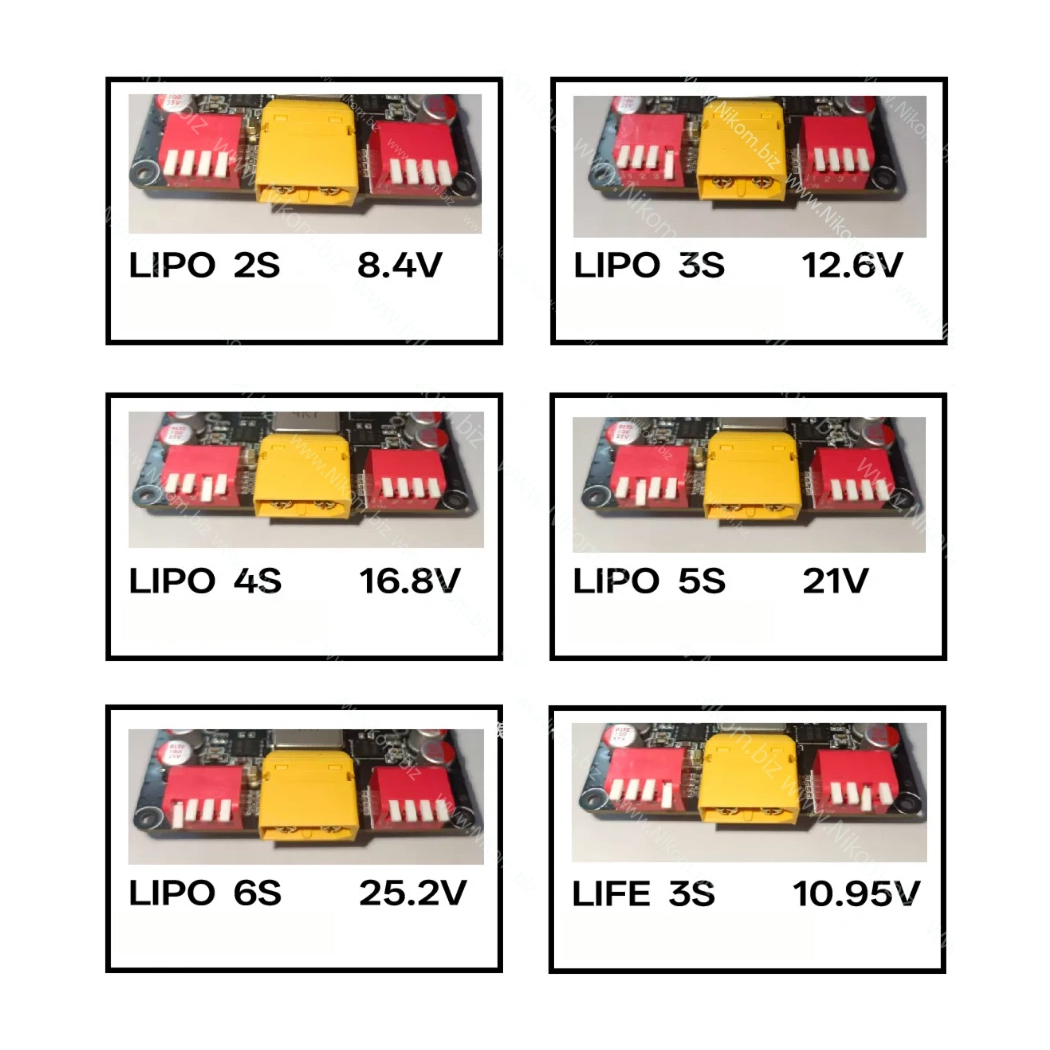

• Вихідна напруга для конфігурацій: 8.4 В (2S), 12.6 В (3S), 16.8 В (4S), 21 В (5S), 25.2 В (6S)

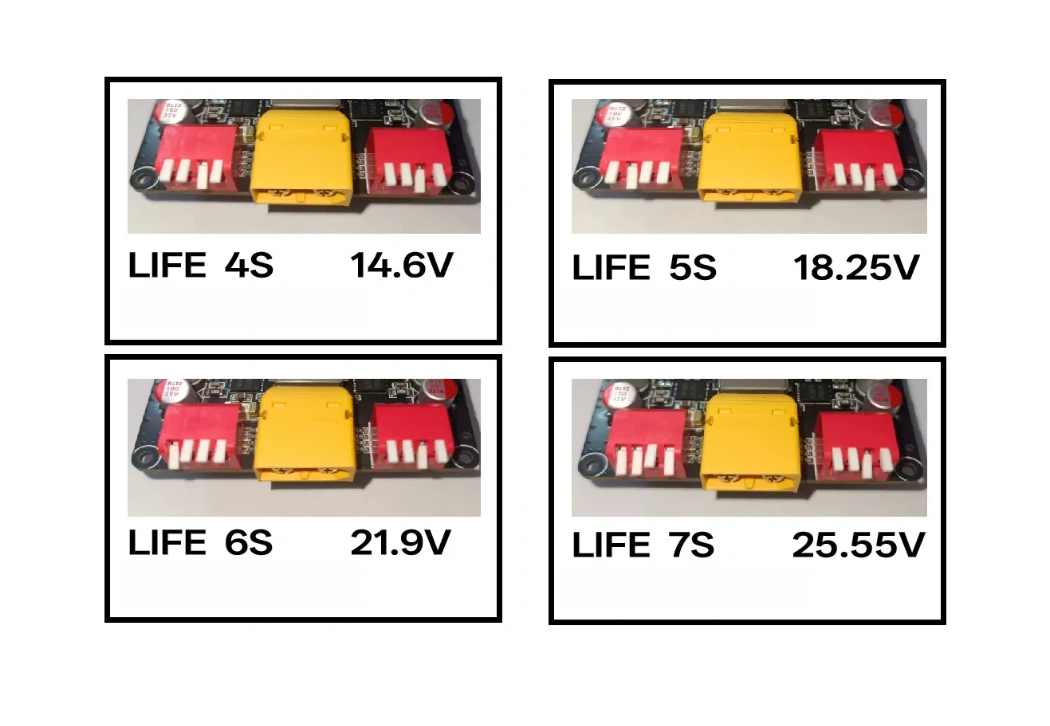

• Вихідна напруга LiFePO4: 10.95 В (3S), 14.6 В (4S), 18.25 В (5S), 21.9 В (6S), 25.55 В (7S)
• Перемикачі: DIP-перемикачі для вибору типу АКБ та кількості елементів
• Індикація: дисплей 1.54" (240×240)
• Охолодження: пасивне, підтримка вентилятора 5 В (автозапуск ~45°C)
• Комунікація: I2C (контактні площадки)

Функціонал

• Заряджання акумуляторної батареї через USB Type-C
• Живлення зовнішніх пристроїв через USB Type-C та USB-A
• Автоматичне узгодження протоколів швидкої зарядки
• Пониження та підвищення напруги відносно акумулятора
• Відображення параметрів роботи на екрані
• Підключення вентилятора з автоматичним керуванням
• Зчитування температури через NTC-датчик
• Обмін даними через інтерфейс I2C

Способи керування

• DIP-перемикачі для налаштування типу акумулятора (LiFePO4 або Li-ion)
• DIP-перемикачі для вибору кількості послідовно з’єднаних елементів
• Кнопка керування на платі
• Керування через I2C інтерфейс
