Опис

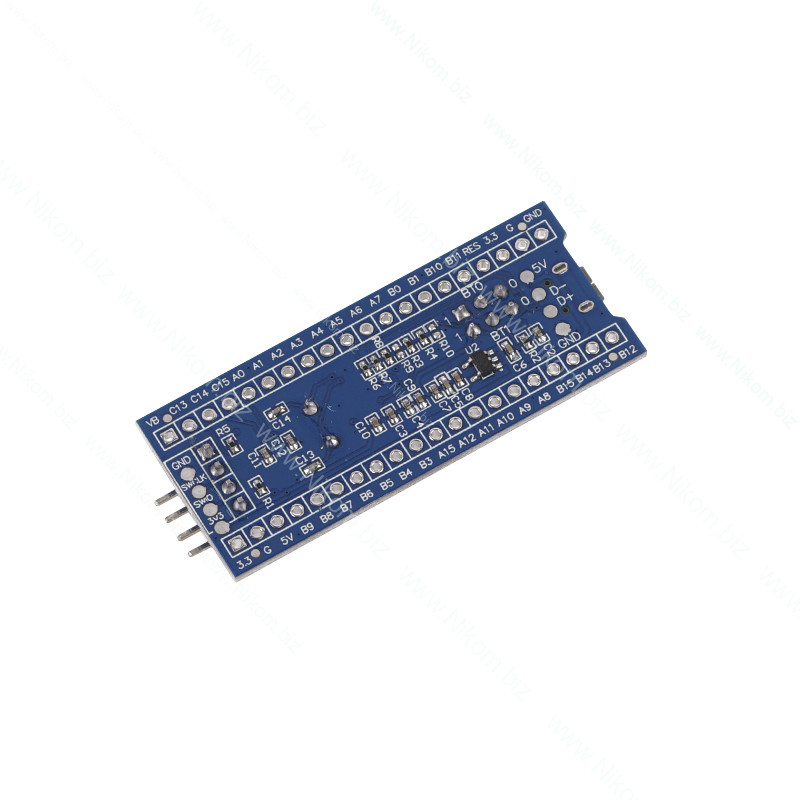

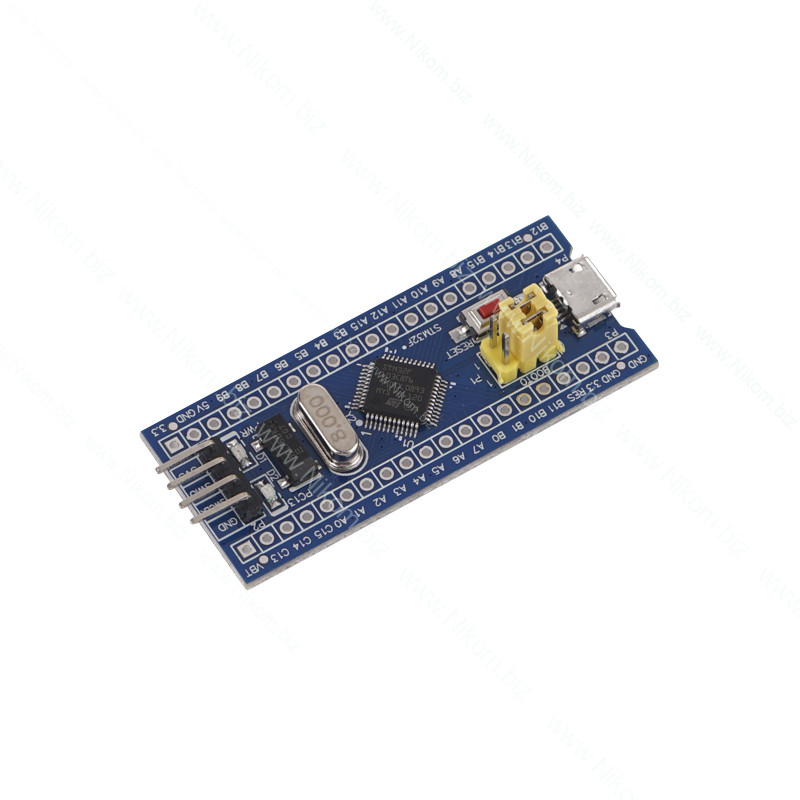

STM32F103C8T6 "Blue Pill" — популярна та доступна плата розробника на базі 32-бітного мікроконтролера STM32 від STMicroelectronics. Оснащена ядром ARM Cortex-M3 з тактовою частотою до 72 МГц, флеш-пам'яттю 128 КБ та 20 КБ ОЗП. Використовується для проєктів автоматизації, робототехніки та вимірювальних систем.

Технічні характеристики

• Мікроконтролер: STM32F103C8T6
• Ядро: 32-бітне ARM Cortex-M3
• Тактова частота: до 72 МГц
• Флеш-пам'ять: 128 КБ
• ОЗП: 20 КБ
• АЦП: два 12-бітні, до 16 каналів
• Таймери: три 16-бітні, один PWM-таймер
• Інтерфейси: до двох I2C, двох SPI, трьох USART, один USB (Full Speed), один CAN
• Робоча напруга: 2.0–3.6 В (3.3 В)
• Температурний діапазон: -40…+85°C або -40…+105°C
• GPIO: до 37 виводів

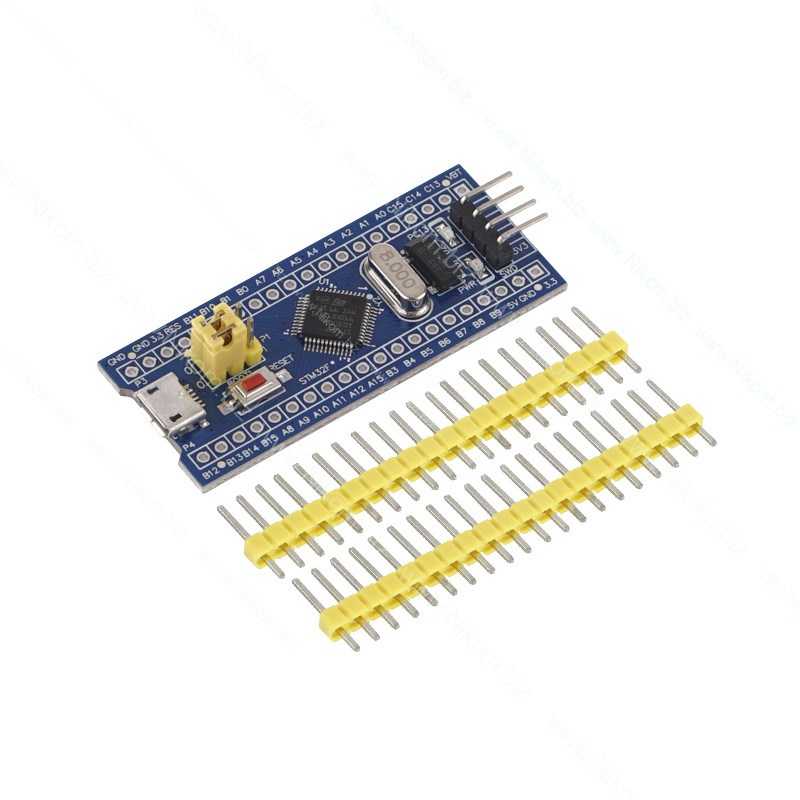

• Компоненти: USB-роз'єм, кнопка RESET, перемикачі BOOT0/BOOT1, світлодіоди живлення і користувацький LED (PC13), штифтові колодки

Функціонал

• Програмування та живлення через USB
• Скидання мікроконтролера кнопкою RESET
• Вибір режиму завантаження перемикачами BOOT0/BOOT1
• Індикація живлення та користувацький LED
• Підключення зовнішніх модулів через доступні піни
