Опис

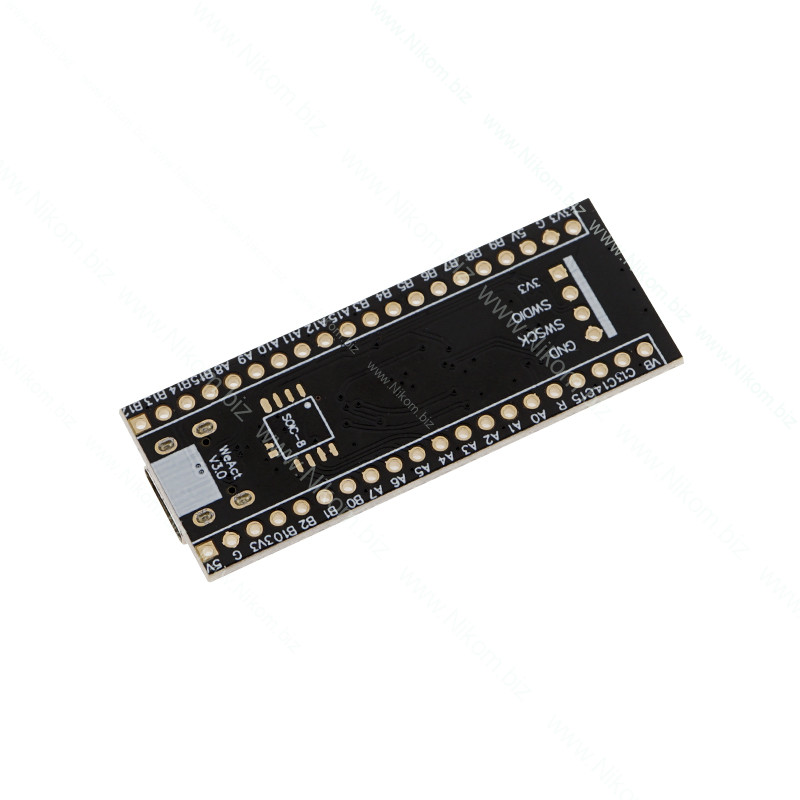

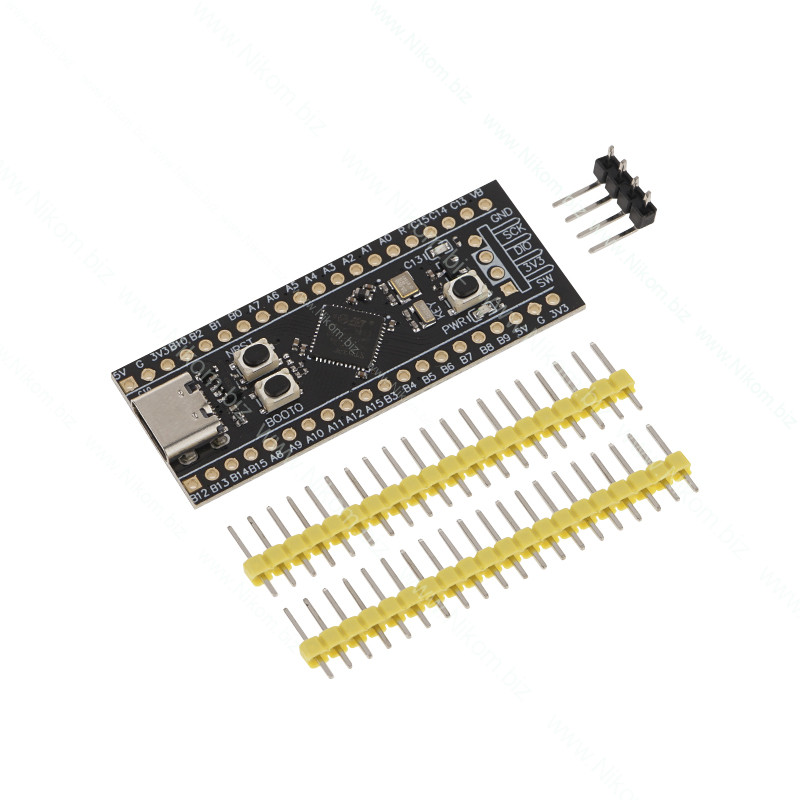

Модуль STM32F401CCU6 — компактний модуль на основі 32-бітного ARM Cortex-M4 MCU з FPU. Забезпечує високу продуктивність (до 84 МГц, 105 DMIPS), має 512 КБ Flash та 96 КБ RAM. Підходить для систем реального часу, обробки сигналів та вбудованих рішень із підтримкою численних інтерфейсів.

Технічні характеристики

• Ядро: ARM Cortex-M4 з FPU, до 84 МГц
• Продуктивність: 105 DMIPS
• Flash пам'ять: 512 КБ
• SRAM: 96 КБ
• Напруга живлення: 5 В (Type-C) та 3.3 В
• Розміри: 53х21х5
• Генератори: зовнішній 4–26 МГц, внутрішній 16 МГц RC, RTC 32 кГц
• Споживання: Run 146 µA/МГц, Stop 42–65 µA, Standby 2.4 µA
• АЦП: 1×12-бітний, 2.4 MSPS, до 16 каналів
• DMA: 16-канальний контролер з FIFO
• Таймери: до 11 (6×16-біт, 2×32-біт, 2 watchdog, SysTick)
• I/O: до 81 вивід (допускають 5 В)
• Інтерфейси: до 3 I2C, 3 USART, 4 SPI/I2S, SDIO, USB 2.0 FS OTG
• Налагодження: SWD, JTAG, ETM
• Унікальний ID: 96-бітний
• RTC: вбудований, з апаратним календарем

Функціонал

• Налагодження та прошивка через SWD або JTAG
• Підключення через USB 2.0 OTG
• Зв’язок через USART, I2C, SPI, SDIO
• Передача аудіо через I2S
• Підтримка RTC та енергозберігаючих режимів
