Опис

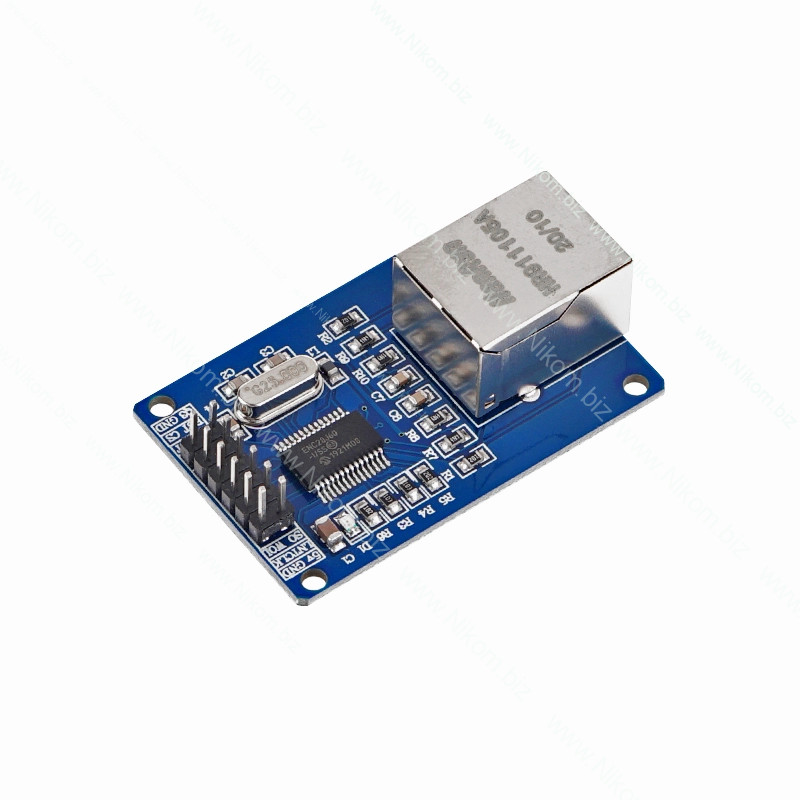

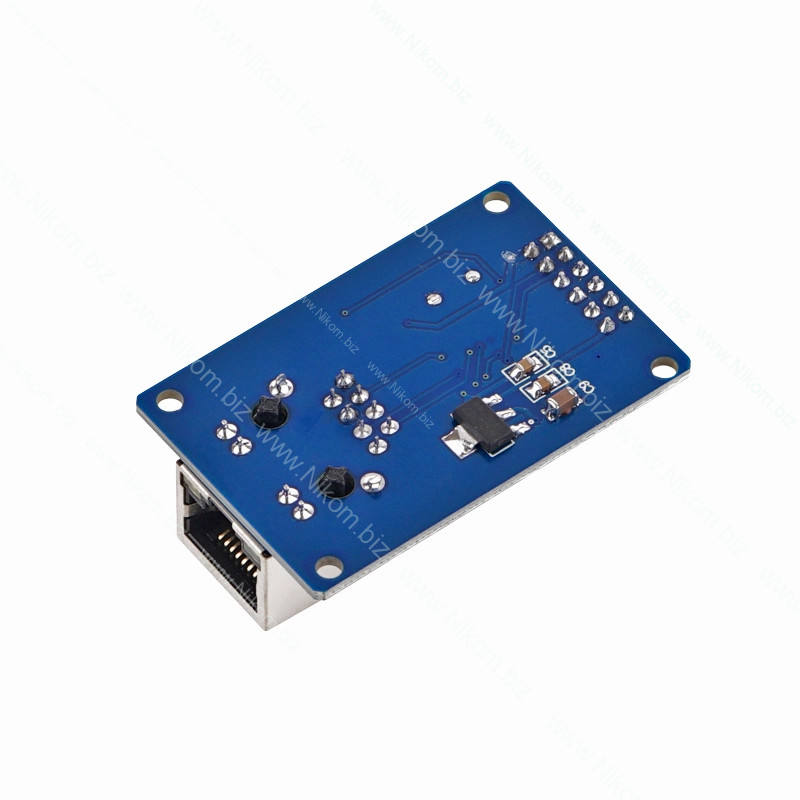

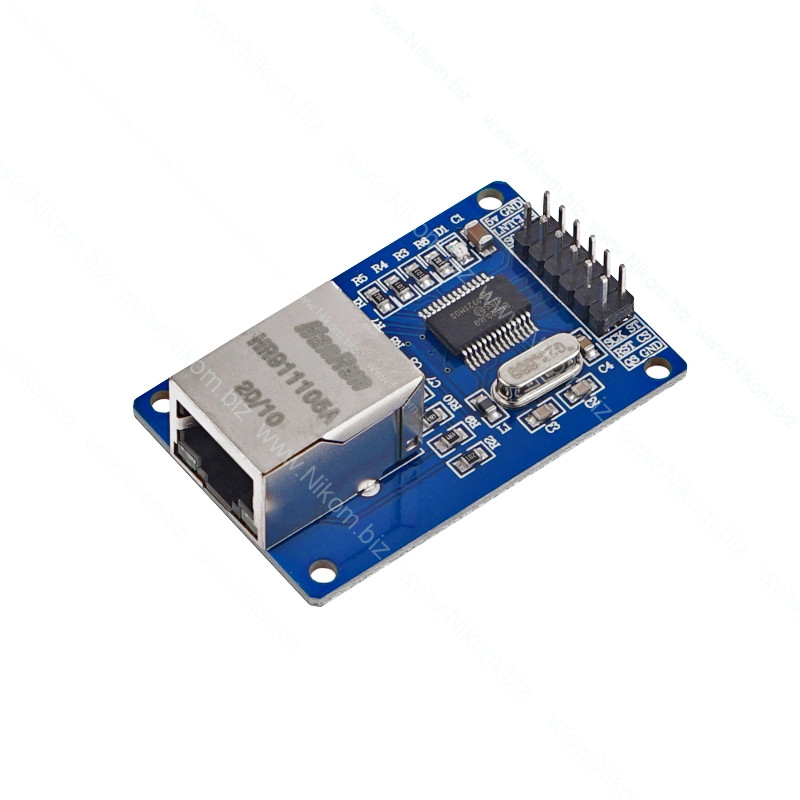

Цей модуль призначений для підключення пристроїв до мережі Ethernet.

Особливості модуля:

• Підтримка IEEE 802.3;
• Повна сумісність із мережами 10/100/1000 Base-T;
• Інтегрований MAC та 10 Base-T PHY;
• Підтримка одного 10 Base-T порту з автоматичним визначенням полярності та корекцією;
• Підтримка режимів Full та Half Duplex;
• Програмована функція повтору передачі за помилки;
• Програмовані функції Padding та генерування CRC;
• Програмована функція фільтрації хибних пакетів;
• Інтерфейс SPI із високою тактовою частотою (до 20МГц).

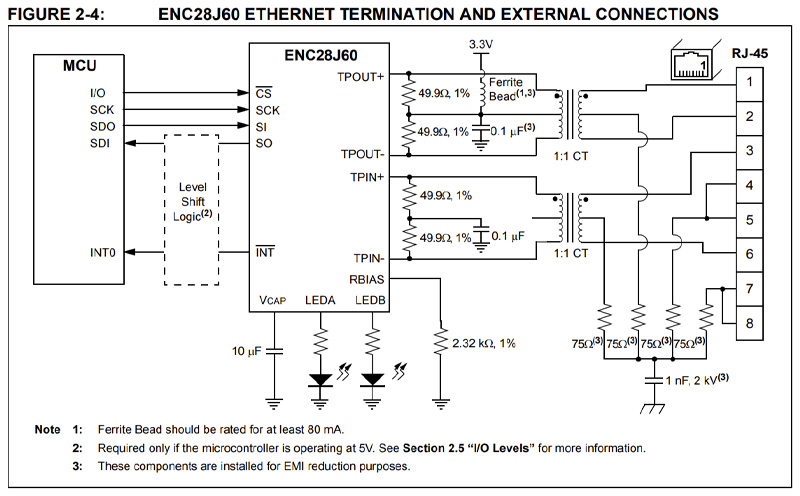

Для підключення модуля використовуються такі виводи:

• CLOCK OUTPUT - програмований вивід, вихід тактування;
• INT – вивід переривання, вихід;
• WOL (Wake-up on LAN) – вихід переривання;
• SO – вихід даних, інтерфейс SPI;
• SI – вхід даних, інтерфейс SPI;
• SCK – вхід тактування, інтерфейс SPI;
• CS – вхід вибору чіпа, інтерфейс SPI;
• RESET - виведення скидання)
• VCC – вхід зовнішнього живлення 3,3В;
• GND – загальний вивід.
