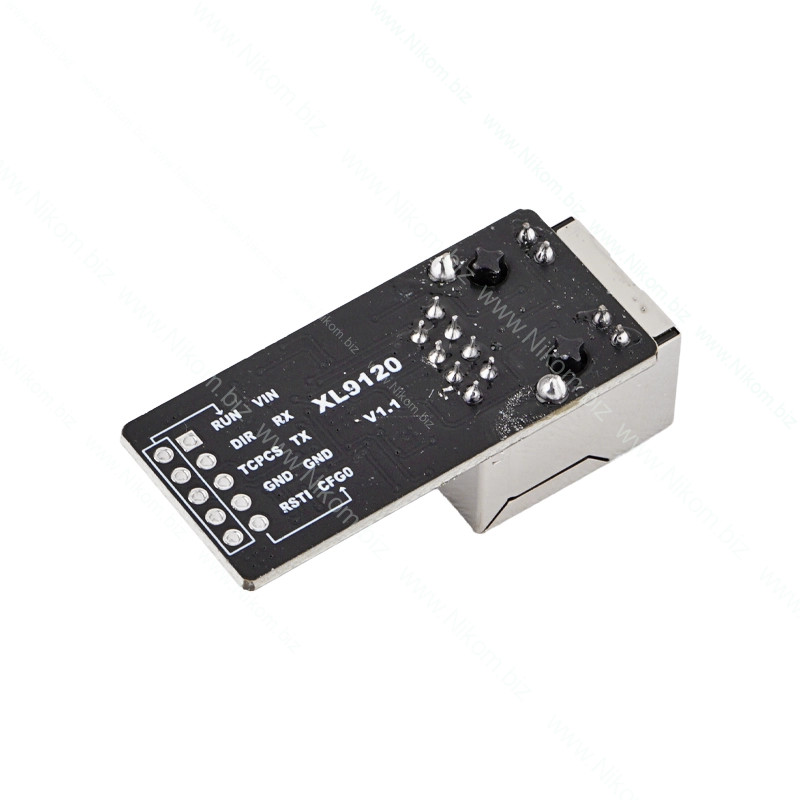

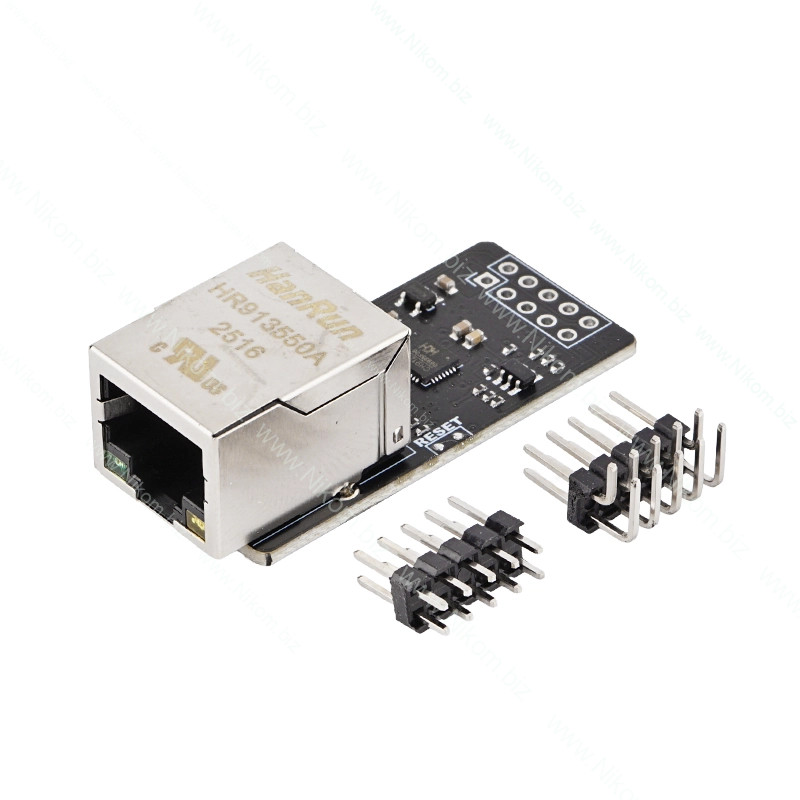

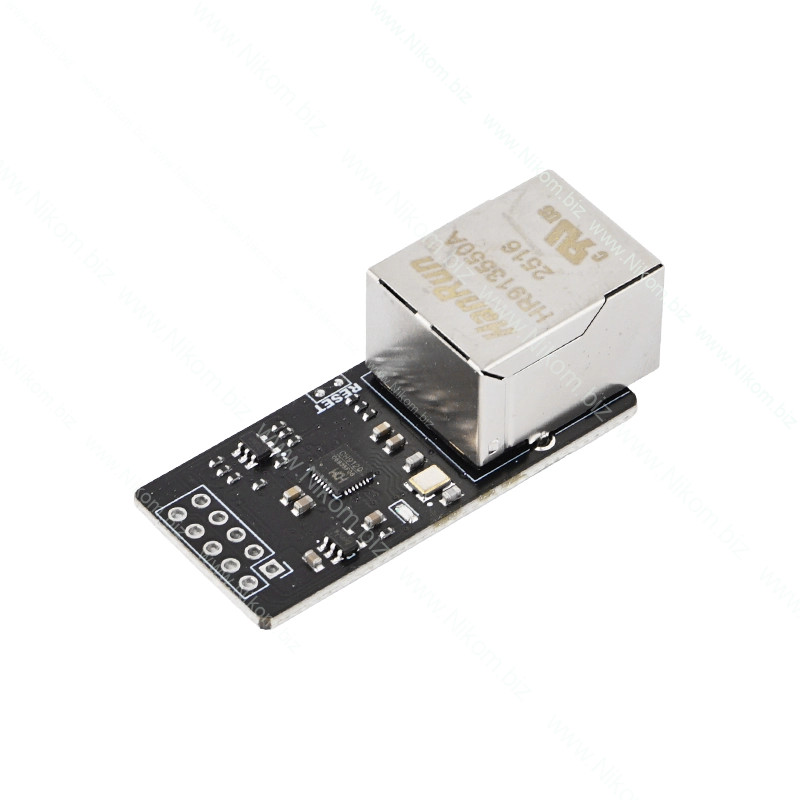

Модуль Ethernet XL9120

46x20хh17мм, готовий модуль, на CH9120, UART TTL / RS485, 10 Мбіт/с

Модуль Ethernet XL9120

46x20хh17мм, готовий модуль, на CH9120, UART TTL / RS485, 10 Мбіт/с


код:

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

Опис

Модуль XL9120 призначений для перетворення послідовного інтерфейсу UART/RS485 в Ethernet. Побудований на базі мікросхеми CH9120, яка містить вбудований стек TCP/IP, рівні MAC і PHY. Забезпечує прозору передачу даних між мікроконтролером і мережею без необхідності реалізації протоколу TCP/IP у прошивці. Підтримує швидкість роботи послідовного порту до 921600 бод та чотири режими: TCP Client, TCP Server, UDP Client і UDP Server. Використовується для підключення промислового обладнання, контролерів, сенсорів та IoT-пристроїв.

Технічні характеристики

• Чип: CH9120
• Інтерфейси: UART TTL / RS485 (з керуванням напрямком)
• Ethernet: 10 Мбіт/с, Half/Full Duplex, сумісність з IEEE 802.3
• Автовизначення MDI/MDIX
• Протоколи: TCP/IP (TCP Client, TCP Server, UDP Client, UDP Server)
• Швидкість UART: до 921600 бод (за замовчуванням 9600 8N1)
• Буферизація: прозора двонаправлена передача
• DHCP: автоматичне отримання IP
• DNS: підтримка доменних імен
• Живлення: 3.3В / 5В
• Індикація: вивід TCP Client/Server для перевірки з’єднання
• Конфігурація: вхід CFGO для режиму налаштування (активний низьким рівнем)
• Скидання: вхід RSTI (активний низьким рівнем)
• Робоча температура: –40°C…+85°C

Функціонал

• Перетворення UART ↔ Ethernet з прозорою передачею даних
• Робота у режимах TCP Client, TCP Server, UDP Client, UDP Server
• Гнучке налаштування параметрів через конфігураційний режим
• Автоматичне отримання IP-адреси через DHCP
• Підтримка доступу по IP та DNS
• Підключення до ПК або маршрутизатора без додаткових модулів
• Інтеграція в IoT-проекти та промислові рішення
