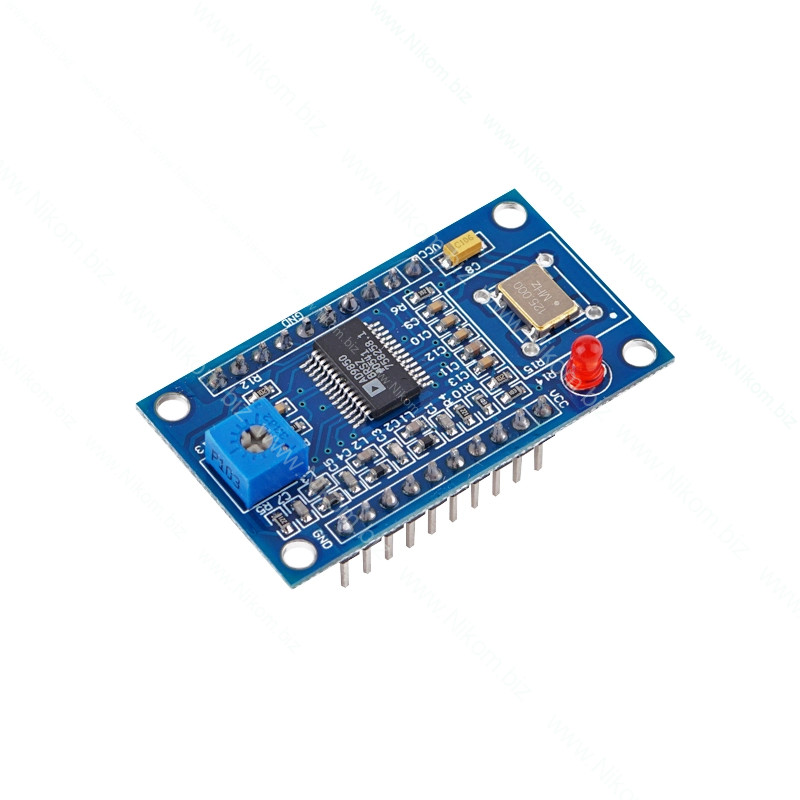

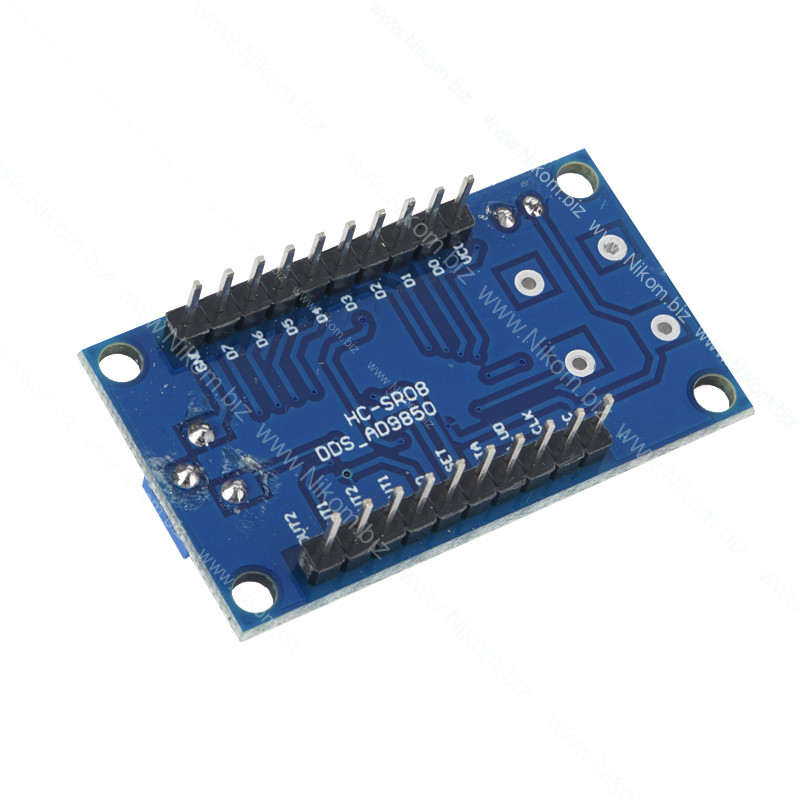

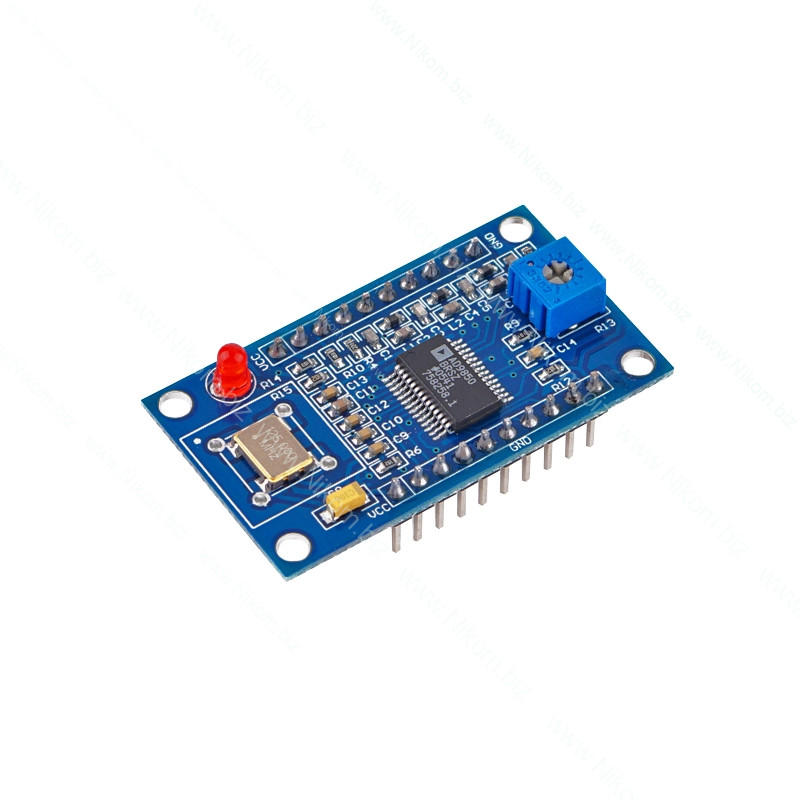

Модуль AD9850 DDS генератор сигналу
0-40 MHZ генератор сигналу DDS
469 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Модуль Синтезатор - Генератор на AD9850
Дозволить створити генератор, який синтезує вихідну частоту до 40(60)МГц різної форми.
Основні технічні характеристики AD9850 (напрузі живлення 5В):
| Частота тактового генератора, МГц | 1..125 | |
| Максимальний струм, що споживається (при Fin = 125 МГц), мА | 96 | |
| Число розрядів ЦАП | 10 | |
| Максимальний вихідний струм ЦАП (при Rset = 3,9 ком), мА | 10,24 | |
| Максимальна інтегральна нелінійність ЦАП, МЗР | 1 | |
| Напруга на виході компаратора, В: | ||
| мінімальний високий рівень | 4,8 | |
| максимальне низького рівня | 0,4 |
Для завантаження даних у мікросхемі AD9850 передбачені паралельний та послідовний інтерфейси. У разі дані (слово довжиною 40 біт) вводять через вивод D7. Кожен біт даних підтверджується імпульсом позитивної полярності на вході W_CLK. Після завантаження керуючого слова імпульсу + полярності на вході FQ_UD відбувається зміна параметрів генерації на нові. Призначення біт керуючого слова наведено у таблиці 1.
Структура керуючого слова для AD9850
Тимчасова схема сигналів
