Модуль восьмисемисегментних індикаторів з клавіатурою
на TM1638; 70х70х11мм; 8 знакомест; 16 кнопок
на складі 2 шт.
в магазині 2 шт.
код: A310262
China
China
Модуль восьмисемисегментних індикаторів з клавіатурою
на TM1638; 70х70х11мм; 8 знакомест; 16 кнопок
195.5 грн.
код:
| Параметр | Значення |
|---|---|
| Тип пристрою | індикатор |
| Інтерфейс підключення | spi |
Додаткова інформація
Опис

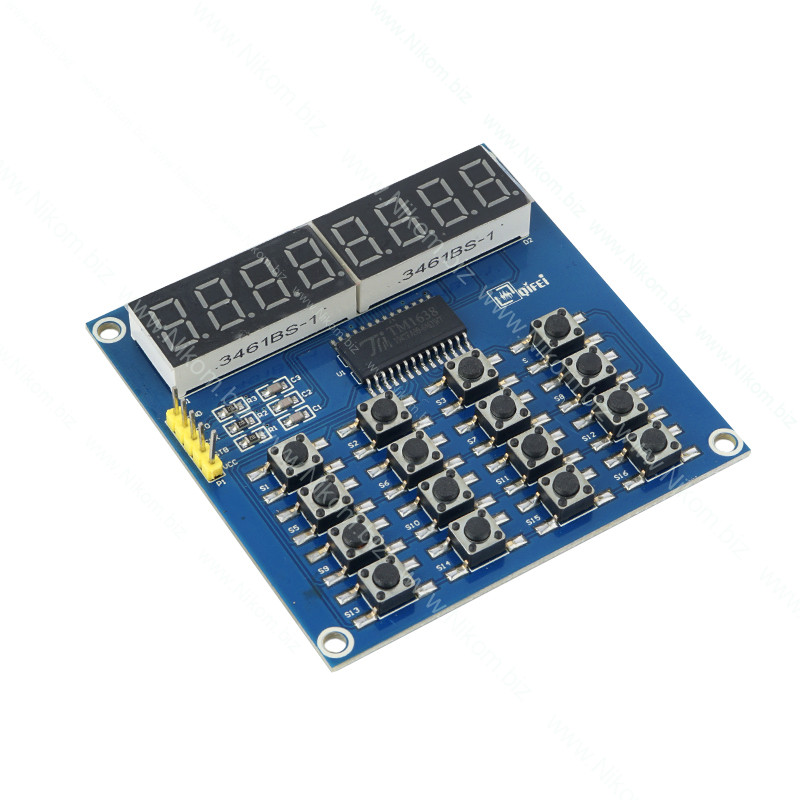

Модуль побудований на базі мікросхеми TM1638 та поєднує в собі індикацію та введення даних. Складається з двох вісімсемисегментних індикаторів по 4 символи кожен та клавіатури з 16 кнопок. Призначений для інтеграції з мікроконтролерами через стандартні інтерфейсні сигнали.
Технічні характеристики
• Мікросхема керування: TM1638
• Формат індикаторів: 0.36"
• Кількість знаків: 8
• Кількість кнопок: 16
• Інтерфейсні виводи: VCC, GND, CLK, STB, DIO
• Розміри: 70×70×11 мм
• Вага: 29 г
• Формат індикаторів: 0.36"
• Кількість знаків: 8
• Кількість кнопок: 16
• Інтерфейсні виводи: VCC, GND, CLK, STB, DIO
• Розміри: 70×70×11 мм
• Вага: 29 г
Функціонал
• Виведення числової інформації на 8 розрядів
• Зчитування натискань з клавіатури
• Обмін даними через порт DIO
• Сумісність з Arduino та іншими мікроконтролерами
• Зчитування натискань з клавіатури
• Обмін даними через порт DIO
• Сумісність з Arduino та іншими мікроконтролерами
Для підключення модуля до керуючого пристрою на плаї передбачені наступні виводи:
- VCC -позитивний полюс живлення;
- GND – загальний провід;
- CLK – тактовий сигнал;
- СТБ - стоб;
- DIO - порт введення/виведення даних.
