АкціїМодуль функціональний генератор 10 Гц-450 кГц
ICL8038, Vcc=12..15 В, трикутник, прямокутний і синусоїда, 10Гц-450кГц
на складі 16 шт.
в магазині 8 шт.
код: A734002
China
China
Модуль функціональний генератор 10 Гц-450 кГц
ICL8038, Vcc=12..15 В, трикутник, прямокутний і синусоїда, 10Гц-450кГц
229 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис

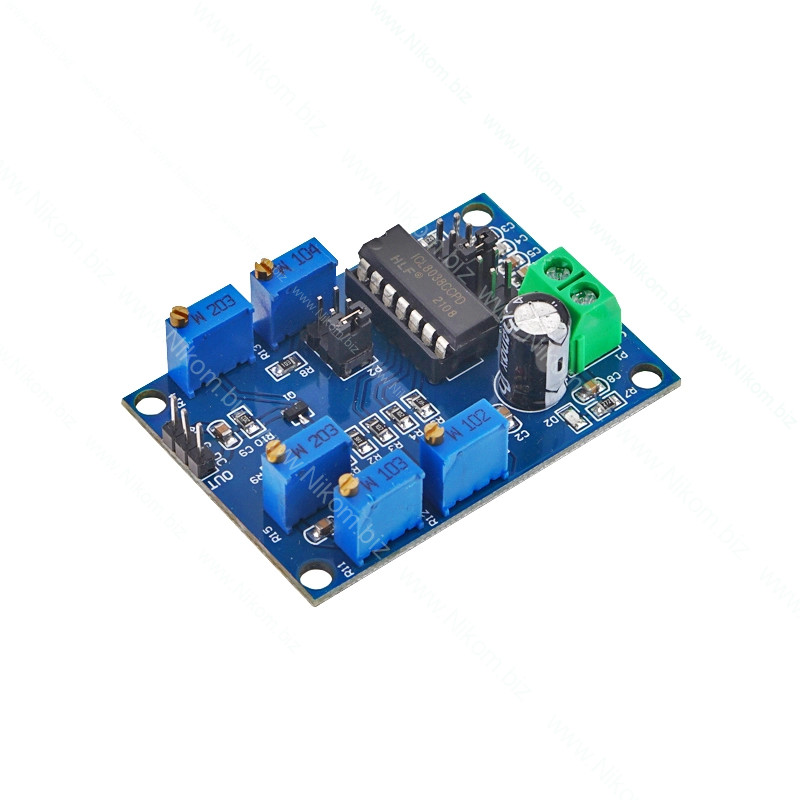

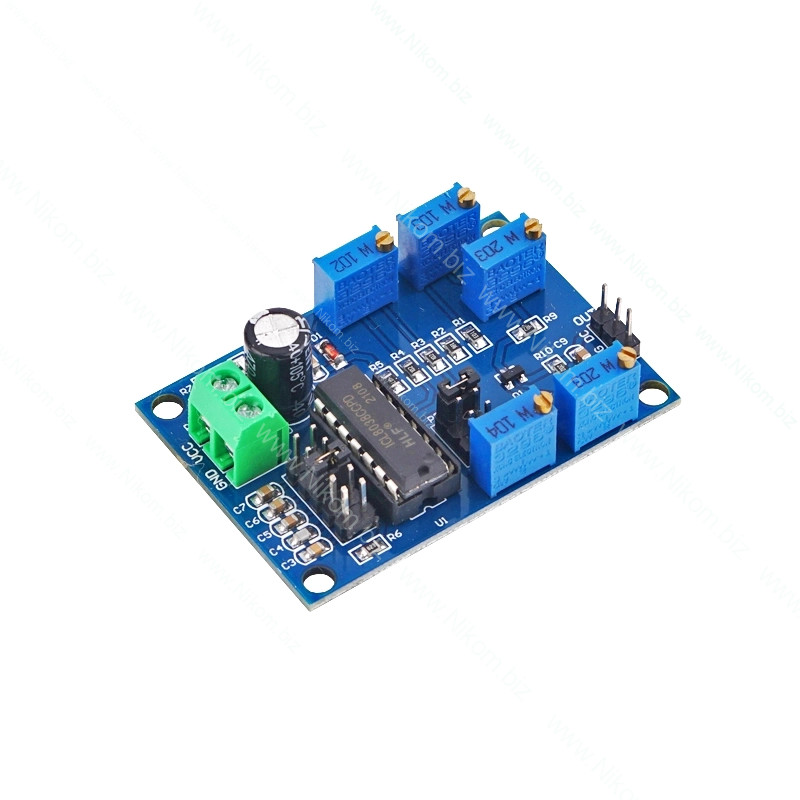

Цей модуль виконаний на основі мікросхеми ICL8038 і є генератором хвилі наступних форм:
- синус;
- трикутник;
- прямокутник.
Форма вихідного сигналу вибирається за допомогою встановлених на платі пар контактів P2, що замикаються джампером.
Діапазон частот вибирається за допомогою встановлених на платі пар контактів P3, що замикаються джампером:
- від 10 Гц до 450 Гц;
- від 90 Гц до 1,5 кГц;
- від 940 Гц до 15 кГц;
- від 6 кГц до 120 кГц;
- від 20 кГц до 450 кГц.
Налаштування частоти, амплітуди та шпаруватості хвилі налаштовується за допомогою встановлених на плату підстроювальних резисторів:
- R11 – налаштування частоти;
- R12 - регулювання робочого циклу прямокутної хвилі;
- R13 - лінійне регулювання синусу;
- R14 – регулювання амплітуди;
- R15 - лінійне регулювання прямокутного імпульсу.
Технічні характеристики
- напруга живлення: 12..15 В;
- робочий діапазон частот: від 10 Гц до 450 кГц;
- робочий цикл: 2.98%.
